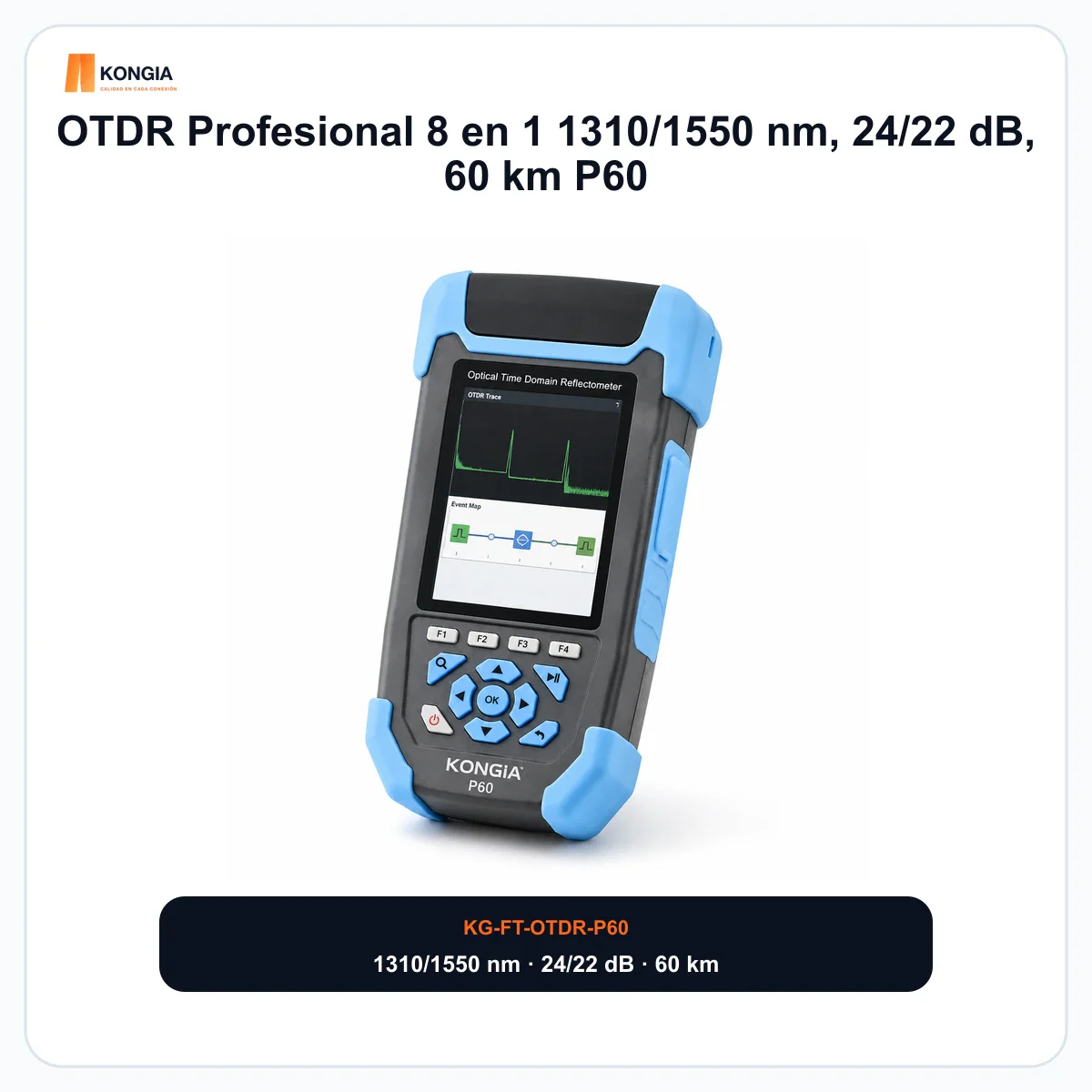

OTDR Profesional 8 en 1 1310/1550 nm, 24/22 dB, 60 km P60
Descripción del productoOTDR Profesional 8 en 1 1310/1550 nm, 24/22 dB, 60 km P60 KONGIA es una solución para otdr profesional portátil para medición, localización de eventos y mantenimiento de fibra monomodo.
Descripción del producto Ver descripción completaOcultar descripción
OTDR Profesional 8 en 1 1310/1550 nm, 24/22 dB, 60 km P60 KONGIA es una solución para otdr profesional portátil para medición, localización de eventos y mantenimiento de fibra monomodo. La configuración, las funciones estándar y los límites de publicación se han construido a partir del brief suministrado para este SKU.
OTDR monomodo G.652 para 1310/1550 nm. Rango dinámico de 24/22 dB y alcance indicado hasta 60 km. Funciones OPM, fuente láser y VFL integradas. La interfaz visual y la galería se presentan con identidad KONGIA, manteniendo la forma física del equipo de referencia para facilitar la selección.
Los valores identificados como referencia, opcionales o pendientes no deben interpretarse como especificaciones de producción confirmadas. Antes de la liberación comercial definitiva se deben validar contra la ficha OEM, la muestra física y las pruebas de Producto, Compras y Calidad. No se publican certificaciones ni un plazo de garantía sin documentación aprobada.

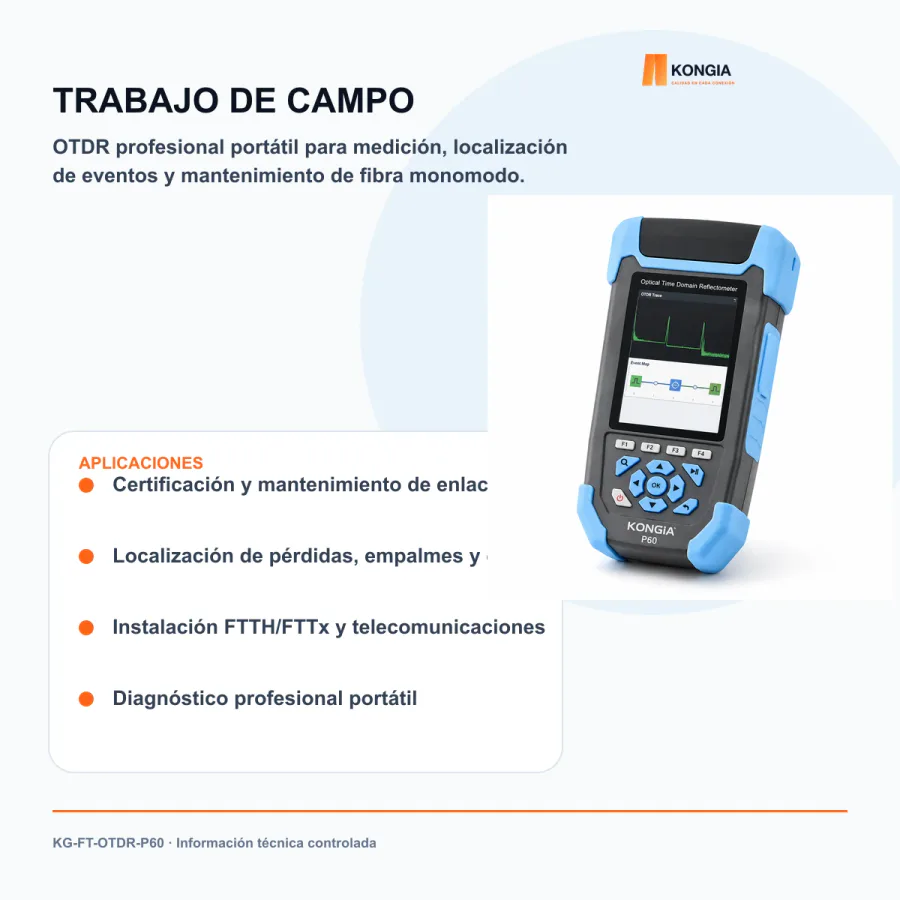

Escenarios de uso recomendados
Localización de Pérdidas, Empalmes y Conectores
Análisis de la traza para ubicar eventos reflectivos y no reflectivos a lo largo del enlace.
Instalación FTTH, FTTx y Telecomunicaciones
Aceptación y mantenimiento de acometidas, troncales y enlaces de acceso en campo.
Diagnóstico Profesional Multiherramienta
Uso complementario de OTDR, OPM, fuente óptica y VFL para investigar fallas desde distintos enfoques.
Configuración OTDR y Validación del Enlace
Defina longitud de onda, rango, pulso e índice de refracción; use lanzamiento/recepción y guarde la traza SOR.
Beneficios clave
- OTDR monomodo G.652 para 1310/1550 nm.
- Rango dinámico de 24/22 dB y alcance indicado hasta 60 km.
- Funciones OPM, fuente láser y VFL integradas.
- Pantalla LCD a color de 3.5 pulgadas.
- Conector FC/PC con adaptadores SC/ST intercambiables.
- Memoria mediante tarjeta TF y conexión Micro USB.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FT-OTDR-P60
Tipo de fibraMonomodo G.652
Longitud de onda1310/1550 nm
Rango dinámico24/22 dB
Rango de medición3 m–60 km
Zona muerta de evento3 m
Zona muerta de atenuación8 m
Ancho de pulso5–10000 ns
Precisión de distancia±(1 m + intervalo de muestreo + 0.005% × distancia)
Linealidad±0.2 dB/dB
Puntos de muestreo16k–128k
Resolución de muestreo0.05–8 m
Precisión de reflexión±3 dB
Formato de archivoSOR
ConectorFC/PC; SC/ST intercambiables
OPM800–1700 nm, -50 a +26 dBm, precisión ±5%, CW/270/330/1k/2k
Longitudes OPM calibradas850/1300/1310/1490/1550/1577/1625 nm
Fuente láser1310/1550 nm, ≥-5 dBm, CW/270/1k/2k
VFL650 ±20 nm, ≥10 mW, CW/1 Hz/2 Hz
PantallaLCD a color de 3.5 pulgadas
Interfaz / memoriaMicro USB / tarjeta TF
Batería / alimentación3.7 V, 4000 mAh / 5 VDC 2 A
AutonomíaEspera >20 h; medición >12 h
AmbienteOperación -10 a +50 °C; almacenamiento -40 a +70 °C; 0–95% HR
Dimensiones / peso173 × 82 × 37 mm / ≤350 g
Estado técnicoLínea base del documento; confirmar ficha OEM, muestra y unidad de producción antes de liberación final
Presentación y EmpaqueOTDR P60
Adaptadores FC/PC, SC y ST según configuración
Cable de carga y adaptador
Estuche y manual; certificados de calibración o calidad solo se incluirán si existe documentación aprobada
El contenido exacto, los adaptadores, los certificados y los accesorios quedan sujetos a confirmación de la configuración comercial y la muestra de producción.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Cuál es el rango dinámico?
24 dB a 1310 nm y 22 dB a 1550 nm.
¿Hasta qué distancia mide?
El documento indica un rango de 3 m a 60 km.
¿Incluye funciones ópticas adicionales?
Sí, contempla OPM, fuente láser y VFL, además de la función OTDR.
¿Para qué tipo de trabajo está diseñado?
OTDR profesional portátil para medición, localización de eventos y mantenimiento de fibra monomodo.
¿Qué incluye la presentación?
OTDR P60; Adaptadores FC/PC, SC y ST según configuración; Cable de carga y adaptador; Estuche y manual; certificados de calibración o calidad solo se incluirán si existe documentación aprobada. El contenido final debe confirmarse.
¿Las especificaciones ya son definitivas?
Los valores marcados como referencia, opcionales o pendientes deben validarse con la ficha OEM y la unidad de producción antes de la liberación comercial.
¿Qué garantía tiene?
La garantía se publicará cuando exista una política comercial aprobada para este modelo.
¿Cuenta con certificaciones publicadas?
No. No se publican certificaciones hasta contar con documentación verificable y aprobada.
