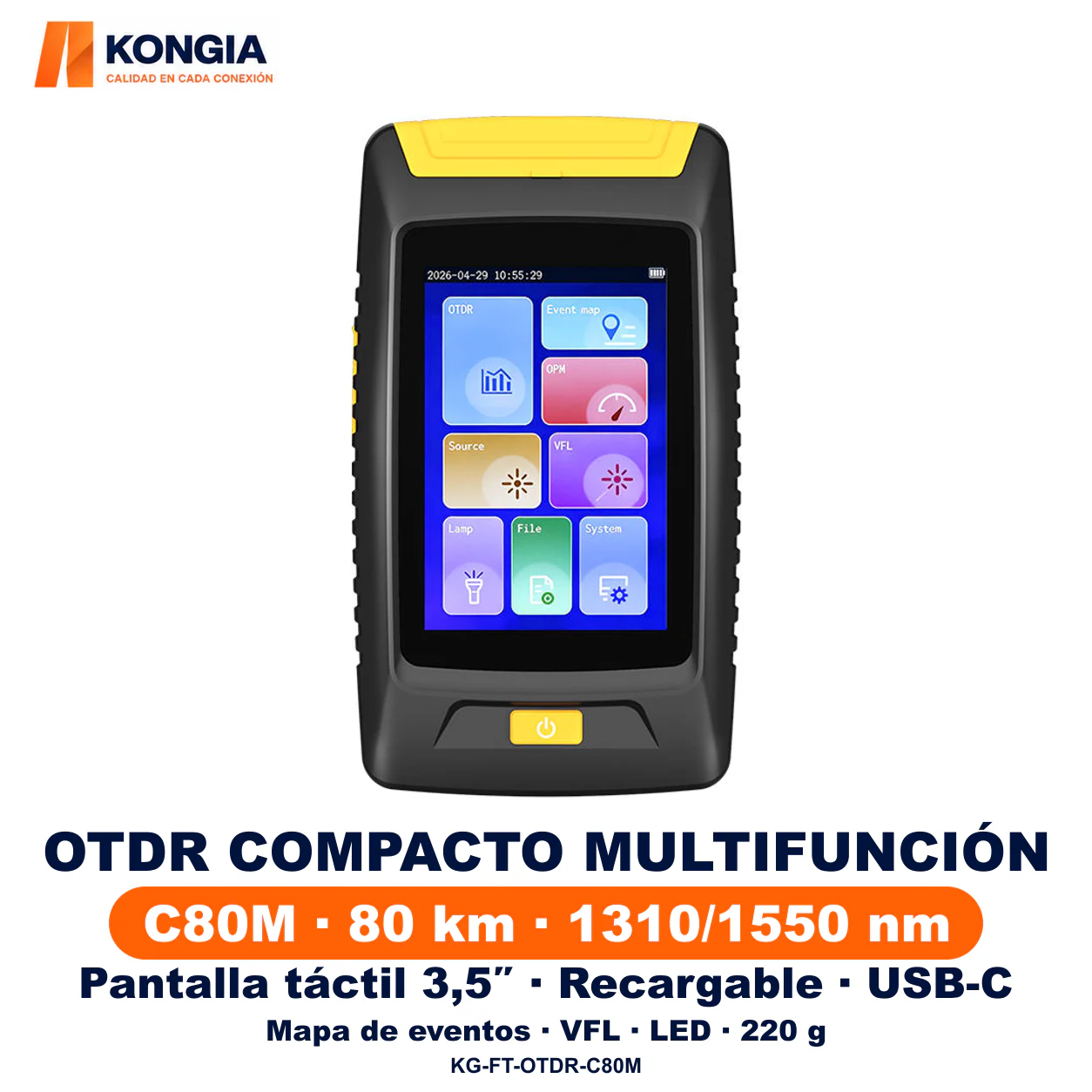

OTDR táctil C80M compacto recargable · 1310/1550 nm · Hasta 80 km
Descripción del productoKONGIA C80M es un OTDR compacto para instalación y mantenimiento de enlaces de fibra óptica monomodo. La configuración de doble longitud de onda trabaja a 1310/1550 nm, con rango dinámico de 24/22 dB y rango de distancia de 0,5 a 80 km.
Descripción del producto Ver descripción completaOcultar descripción
KONGIA C80M es un OTDR compacto para instalación y mantenimiento de enlaces de fibra óptica monomodo. La configuración de doble longitud de onda trabaja a 1310/1550 nm, con rango dinámico de 24/22 dB y rango de distancia de 0,5 a 80 km. El alcance útil depende de las pérdidas y condiciones del enlace.

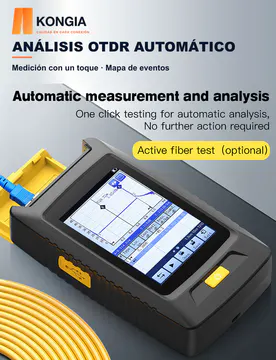

Incluye medidor de potencia óptica OPM y fuente de luz estable, además de mapa de eventos, localizador visual VFL e iluminación LED. La pantalla táctil a color de 3,5 pulgadas permite iniciar una medición automática y consultar la traza. Con unos 220 g, batería de litio recargable y carga USB-C, está diseñado para el trabajo de campo.
Escenarios de uso recomendados
Mantenimiento de enlaces ópticos
Localización de fallos y evaluación de pérdidas.
Pruebas de potencia y fuente óptica
Medidor OPM y fuente de luz estable incluidos.
Trabajo de campo
Equipo compacto, batería recargable e iluminación LED.
Beneficios clave
- OTDR monomodo de doble longitud de onda: 1310/1550 nm.
- Rango de 0,5–80 km y rango dinámico de 24/22 dB.

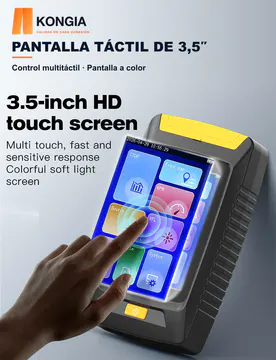

- Pantalla táctil a color de 3,5 pulgadas y medición automática.
- Zonas muertas: evento de 2 m y atenuación de 8 m.

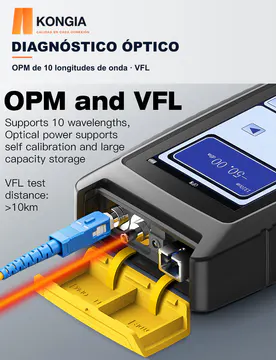

- Medidor OPM con 10 longitudes de onda calibradas, incluido.

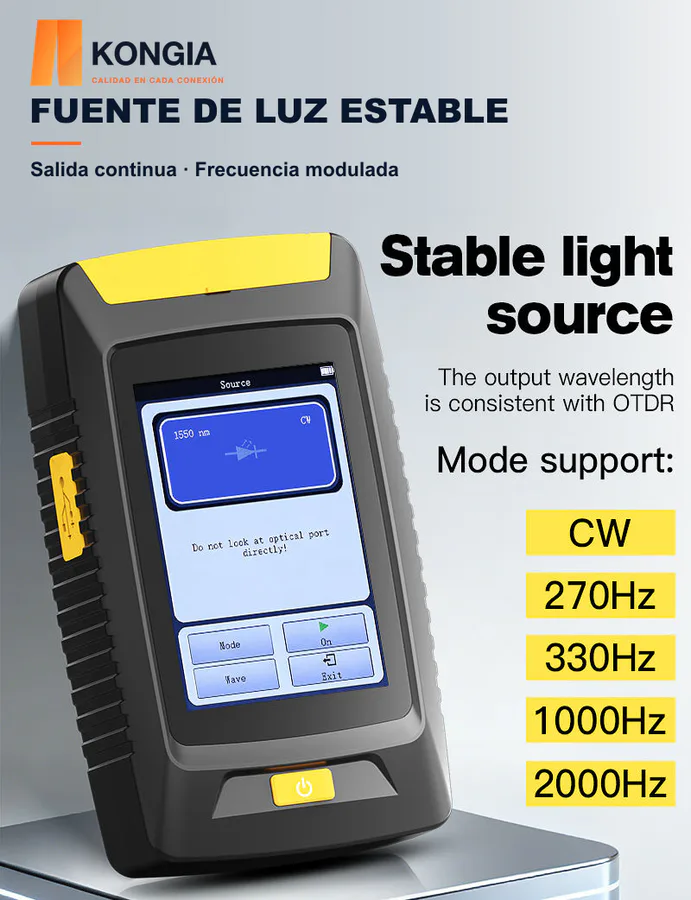

- Fuente de luz estable 1310/1550 nm, incluida, con modos CW y modulado.
- VFL de más de 10 mW e iluminación LED.
- Batería de litio recargable, carga USB-C y autonomía declarada superior a 10 horas.
- Memoria para 1000 registros.

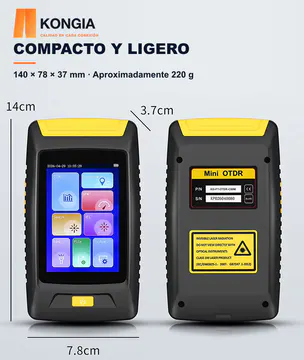

- Formato de 140 × 78 × 37 mm y peso aproximado de 220 g.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FT-OTDR-C80M
ModeloC80M
Tipo de fibraMonomodo (SMF)
Longitudes de onda OTDR1310/1550 nm ±20 nm
Rango dinámico24/22 dB
Rango de distancia0,5–80 km
Alcance útilDepende de las pérdidas y condiciones del enlace
Anchos de pulso5 / 10 / 20 / 50 / 100 / 300 ns; 1 / 2,5 / 10 / 20 µs
Zona muerta de evento2 m
Zona muerta de atenuación8 m
Precisión de medición de pérdidas±0,05 dB/dB
Memoria1000 registros
PantallaTáctil a color de 3,5 pulgadas
Interfaz ópticaFC/UPC, SC/UPC y SC/APC intercambiables
VFL — longitud de onda650 ±20 nm
VFL — potenciaMás de 10 mW
VFL — conectorFC/UPC
Medidor OPMIncluido en esta configuración
Detector OPMInGaAs
Rangos OPM según móduloTipo A (−70 a +6 dBm) / tipo B (−50 a +26 dBm)
Calibración OPM850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
Linealidad OPM±5%
Fuente de luz estableIncluida; 1310/1550 nm
Potencia de la fuente≥−7 dBm
Modos de fuenteCW / 270 / 330 / 1000 / 2000 Hz
Prueba en fibra activaOpción de la variante 1550 nm; no incluida en esta configuración de doble longitud de onda
BateríaLitio recargable
CargaUSB-C
Autonomía continua declaradaMás de 10 horas según condiciones de referencia Bellcore TR-NWT-001138
IluminaciónLED integrado
Dimensiones140 × 78 × 37 mm
Peso aproximado220 g
Presentación y EmpaqueOTDR C80M con medidor OPM y fuente de luz estable incluidos.
La lista de accesorios de entrega y el embalaje se detallan en la cotización.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Qué configuración corresponde a este SKU?
KG-FT-OTDR-C80M corresponde al OTDR monomodo de doble longitud de onda 1310/1550 nm, con OPM y fuente de luz estable incluidos.
¿Cuál es el alcance de medición?
El rango de distancia publicado es de 0,5 a 80 km. El alcance útil depende de las pérdidas y condiciones del enlace.
¿Admite pruebas sobre fibra activa?
La prueba sobre fibra activa se presenta como una opción de la variante de 1550 nm; no forma parte de esta configuración de doble longitud de onda.
¿Qué rangos tiene el medidor OPM?
La documentación contempla dos módulos: tipo A de −70 a +6 dBm y tipo B de −50 a +26 dBm. El rango de suministro se identifica en la cotización; ambos ofrecen 10 longitudes de onda calibradas.
¿Es recargable y portátil?
Sí. Incluye batería de litio recargable por USB-C, pesa aproximadamente 220 g y mide 140 × 78 × 37 mm.
