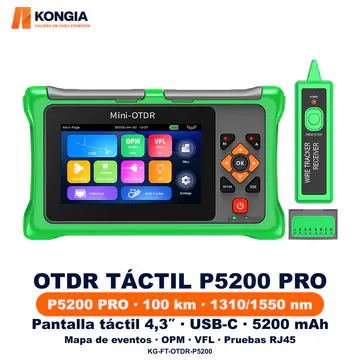

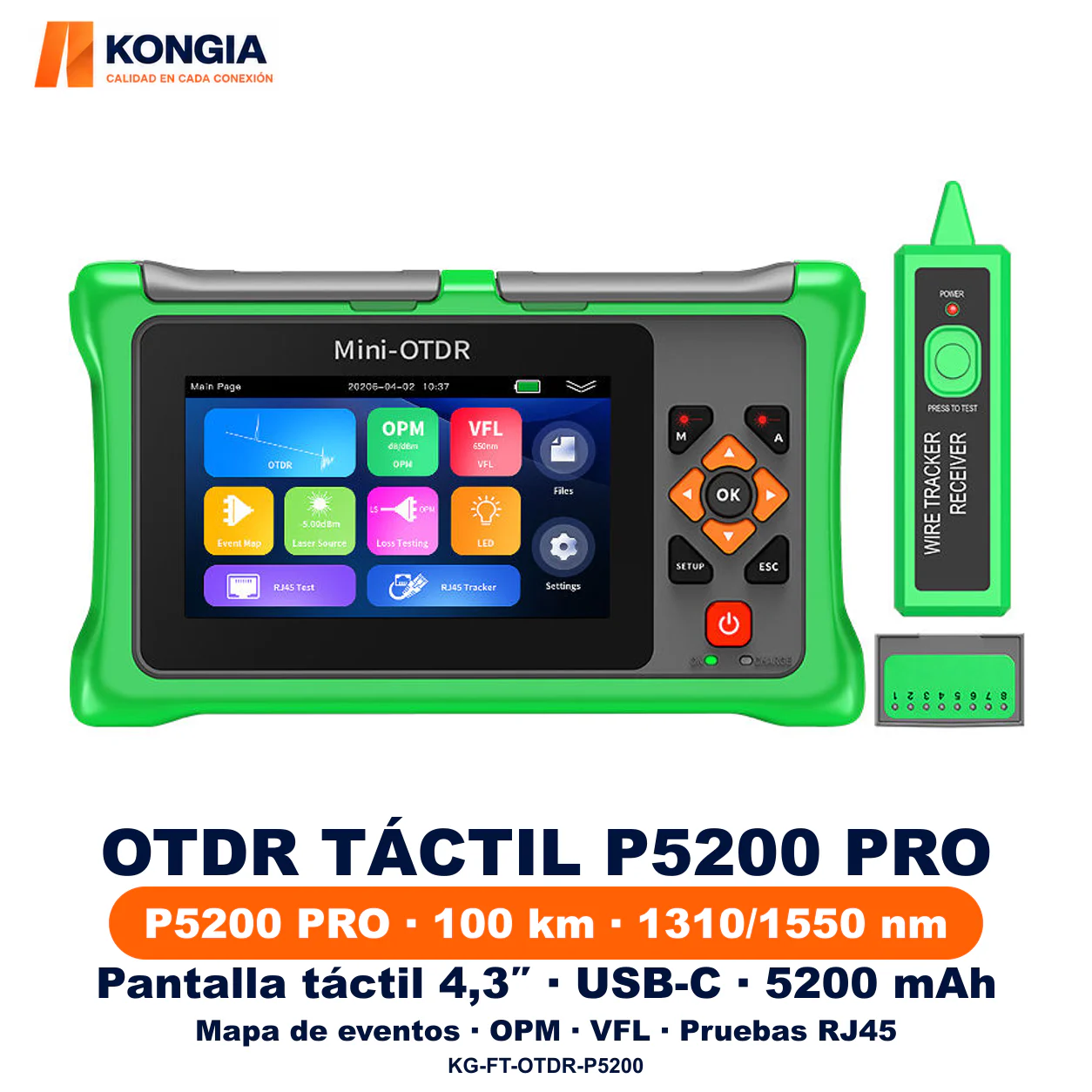

OTDR táctil P5200 PRO recargable · 1310/1550 nm · Hasta 100 km
Descripción del productoKONGIA P5200 PRO es un OTDR portátil con pantalla táctil de 4,3 pulgadas para pruebas y mantenimiento de enlaces de fibra óptica monomodo G.652D.
Descripción del producto Ver descripción completaOcultar descripción
KONGIA P5200 PRO es un OTDR portátil con pantalla táctil de 4,3 pulgadas para pruebas y mantenimiento de enlaces de fibra óptica monomodo G.652D. La configuración de doble longitud de onda trabaja a 1310/1550 nm con rango dinámico de 24/22 dB y rangos seleccionables de hasta 100 km. El alcance útil depende de las pérdidas y las condiciones del enlace.
Integra OTDR, mapa de eventos, medidor de potencia OPM, VFL, fuente de luz, prueba de pérdidas, diagnóstico RJ45 e iluminación LED. La batería de 5200 mAh se recarga mediante USB-C. Permite almacenar trazas en formato SOR y utilizar una tarjeta de memoria.
Escenarios de uso recomendados
Mantenimiento de fibra óptica
Diagnóstico de pérdidas, conectores y empalmes.
Pruebas ópticas en campo
Comprobaciones con OPM, fuente de luz y VFL.

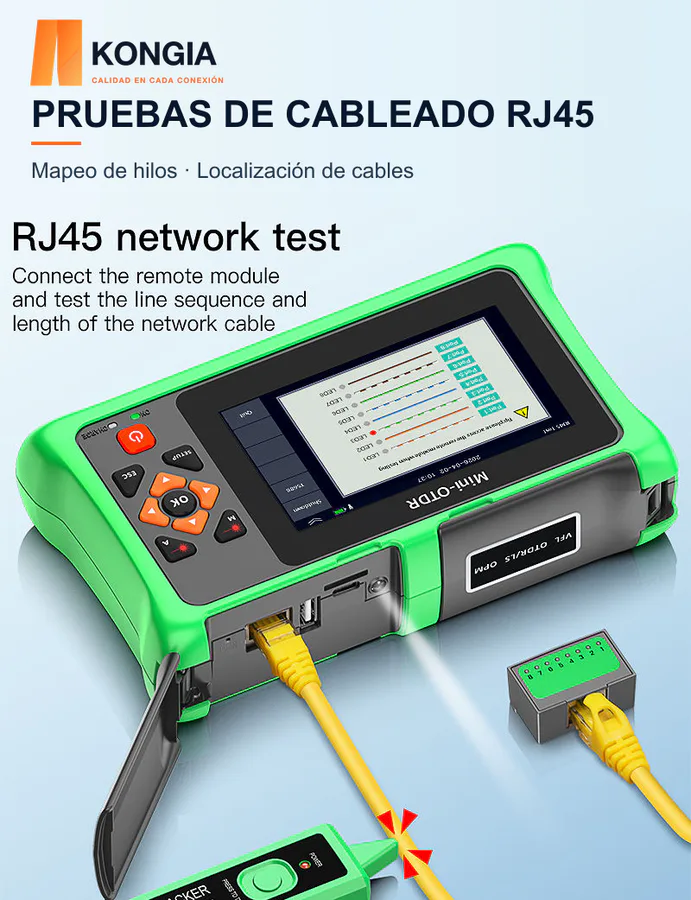

Diagnóstico RJ45
Mapeo, longitud y localización de cables con receptor y módulo remoto.
Beneficios clave
- OTDR monomodo de doble longitud de onda: 1310/1550 nm.
- Rango dinámico de 24/22 dB y rangos de prueba hasta 100 km.

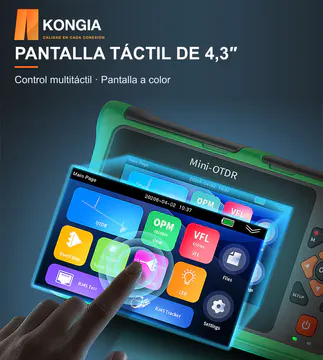

- Pantalla táctil a color de 4,3 pulgadas y botones físicos.
- Zonas muertas: evento de 1,5 m y atenuación de 7 m.

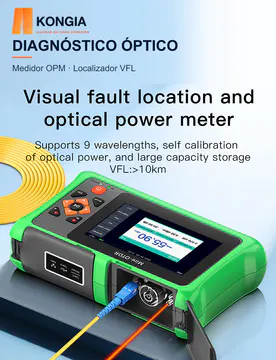

- Mapa de eventos, OPM, VFL de al menos 10 mW y fuente de luz integrada.
- Mapeo, medición de longitud y localización de cables RJ45.

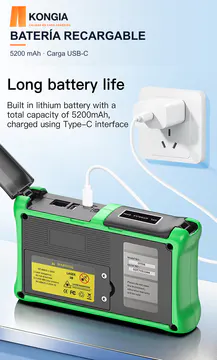

- Batería recargable de 5200 mAh y conexión USB-C.
- Trazas SOR, memoria interna para al menos 1000 registros y soporte de tarjeta SD.
- Iluminación LED y estuche de transporte.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FT-OTDR-P5200
ModeloP5200 PRO
Tipo de fibraMonomodo G.652D
Longitudes de onda OTDR1310/1550 ±20 nm
Rango dinámico24/22 dB
Rangos de prueba100 m / 500 m / 1 / 2 / 5 / 10 / 20 / 40 / 60 / 100 km
Alcance útilDepende de las pérdidas y condiciones del enlace
Zona muerta de evento1,5 m
Zona muerta de atenuación7 m
Ancho de pulso5 / 10 / 20 / 50 / 100 / 275 / 500 ns; 1 / 2 / 5 / 10 µs
Precisión de distancia±(1 m + intervalo de muestreo + 0,005% × rango de medición)
Linealidad±0,2 dB/dB
Puntos de muestreoMáximo 20.000
Resolución de muestreo0,2–8 m
Resolución de pérdida0,001 dB
Resolución de distancia0,001 m
Índice de refracción1,0000–2,0000
Precisión de reflexión±3 dB
Formato de archivoSOR estándar
PantallaLCD táctil a color de 4,3 pulgadas
OPM−50 a +26 dBm; incertidumbre ±5%
Longitudes OPM calibradas850 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
Identificación de frecuencia OPM270 / 330 Hz / 1 / 2 kHz
Conector OPMUniversal FC/SC/ST
Fuente ópticaIgual a las longitudes OTDR; láser FP-LD
Potencia de la fuente−5 dBm ±2 dB, ajustable; incertidumbre ±5%
Modos de fuenteCW / 270 / 330 / 1000 / 2000 Hz
Conectores ópticosFC/SC/ST intercambiables
VFL≥10 mW
Clasificación láser declaradaClase 3B
RJ45Secuencia de hilos, longitud y localización
Batería5200 mAh / 3,7 V
CargaUSB-C
MemoriaInterna ≥1000 registros; admite tarjeta SD
Temperatura de operación−10 a +50 °C
Temperatura de almacenamiento−40 a +70 °C
Humedad0–90%, sin condensación

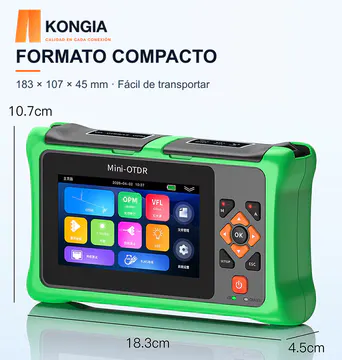

Dimensiones183 × 107 × 45 mm
Peso aproximado0,5 kg (480–520 g según las referencias suministradas)
Peso del paqueteAproximadamente 850 g
Dimensiones del embalajeAproximadamente 196 × 128 × 102 mm

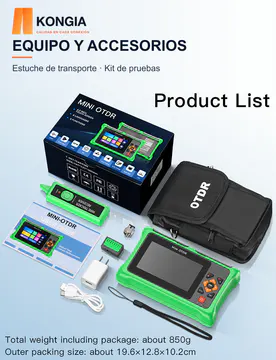

Presentación y EmpaqueOTDR P5200 PRO
Receptor de localización RJ45
Módulo remoto RJ45
Adaptador óptico
Cargador y cable USB
Estuche de transporte y correa
Manual de usuario y caja
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Qué configuración corresponde a este SKU?
Doble longitud de onda 1310/1550 nm para fibra monomodo G.652D, con rango dinámico de 24/22 dB.
¿Mide cualquier enlace de 100 km?
100 km es el rango máximo seleccionable. El alcance útil depende de la atenuación, los eventos y la configuración de la prueba.
¿Es táctil y recargable?
Sí. Tiene pantalla táctil de 4,3 pulgadas, batería de 5200 mAh y carga USB-C.
¿Qué pruebas RJ45 admite?
Secuencia de hilos, longitud y localización de cables con receptor y módulo remoto.
¿Cómo se almacenan las mediciones?
En formato SOR, con memoria interna para al menos 1000 registros y soporte de tarjeta SD.
