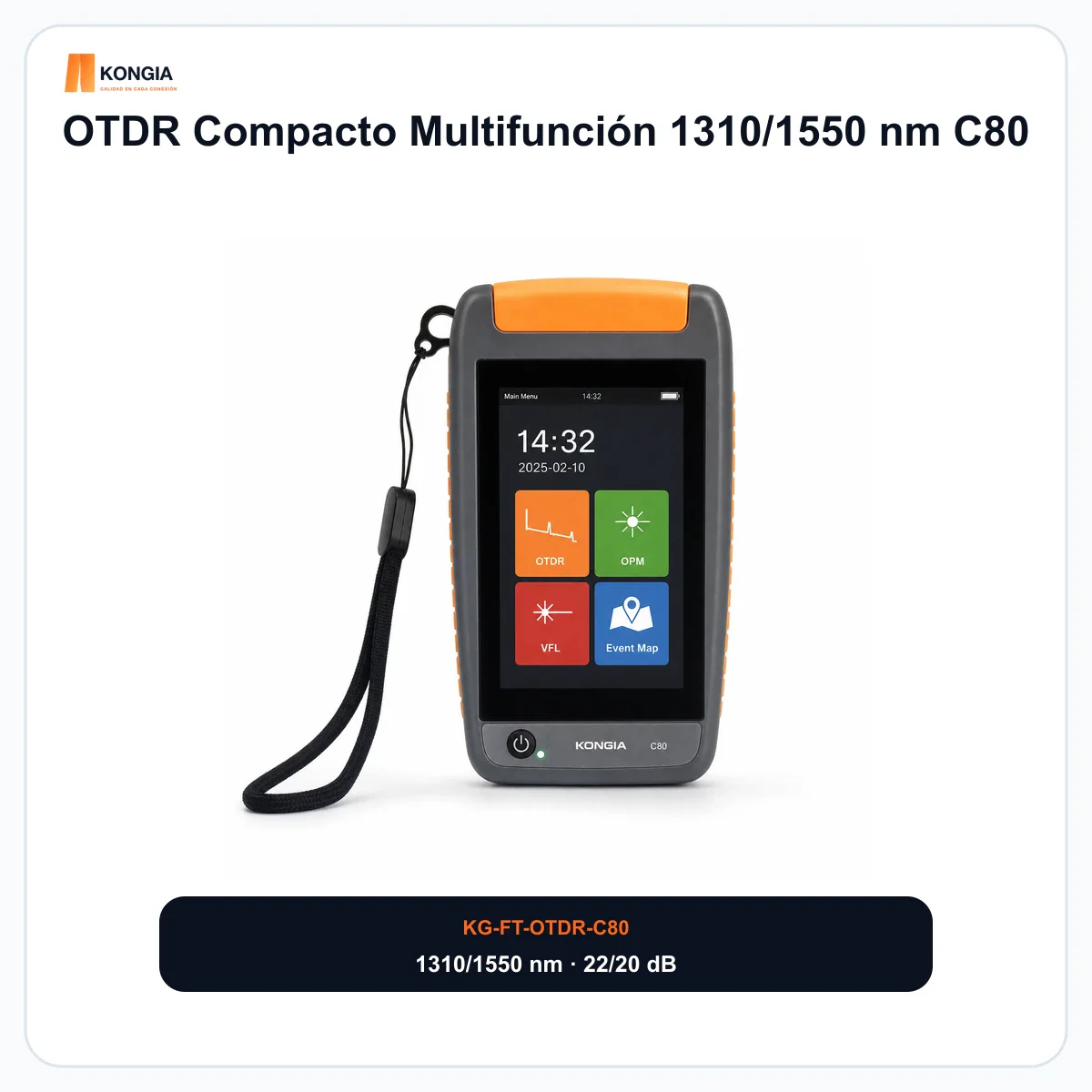

OTDR Compacto Multifunción 1310/1550 nm C80
Descripción del productoOTDR Compacto Multifunción 1310/1550 nm C80 KONGIA es una solución para otdr compacto para diagnóstico cotidiano, mapa de eventos y medición óptica en campo.
Descripción del producto Ver descripción completaOcultar descripción
OTDR Compacto Multifunción 1310/1550 nm C80 KONGIA es una solución para otdr compacto para diagnóstico cotidiano, mapa de eventos y medición óptica en campo. La configuración, las funciones estándar y los límites de publicación se han construido a partir del brief suministrado para este SKU.
OTDR monomodo G.652D con longitudes de onda de 1310/1550 nm. Mapa de eventos, medidor de potencia óptica, fuente láser y VFL en un equipo compacto. Pantalla táctil de 3.5 pulgadas y puerto USB-C. La interfaz visual y la galería se presentan con identidad KONGIA, manteniendo la forma física del equipo de referencia para facilitar la selección.
Los valores identificados como referencia, opcionales o pendientes no deben interpretarse como especificaciones de producción confirmadas. Antes de la liberación comercial definitiva se deben validar contra la ficha OEM, la muestra física y las pruebas de Producto, Compras y Calidad. No se publican certificaciones ni un plazo de garantía sin documentación aprobada.

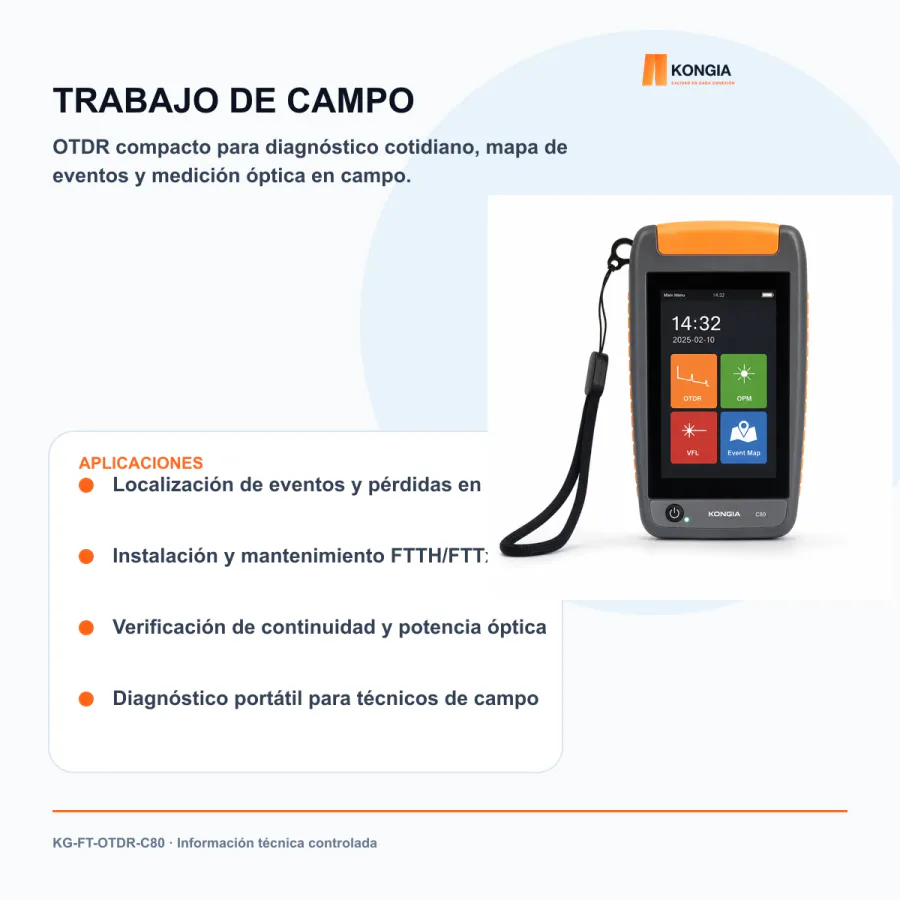

Escenarios de uso recomendados
Instalación y Mantenimiento FTTH y FTTx
Diagnóstico de acometidas, splitters, empalmes y conectores durante activación o reparación.
Medición de Continuidad y Potencia Óptica
Comprobaciones complementarias para confirmar presencia de señal y nivel recibido en campo.
Diagnóstico Portátil para Técnicos de Campo
Evaluación cotidiana de enlaces desde cajas terminales, ODF y puntos de acceso del cliente.
Configuración de Prueba y Cable de Lanzamiento
Seleccione fibra, longitud de onda, rango y pulso adecuados; use cables de lanzamiento/recepción para evaluar conectores extremos.
Beneficios clave
- OTDR monomodo G.652D con longitudes de onda de 1310/1550 nm.
- Mapa de eventos, medidor de potencia óptica, fuente láser y VFL en un equipo compacto.
- Pantalla táctil de 3.5 pulgadas y puerto USB-C.
- Almacenamiento interno para al menos 400 registros y soporte de tarjeta SD.
- Configuración recomendada del documento: TL295-D22, SC/UPC e interfaz en inglés.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FT-OTDR-C80
Tipo de fibraMonomodo G.652D
Longitud de onda1310/1550 nm ±20 nm
Rango dinámico22/20 dB
Zona muerta de evento2 m
Zona muerta de atenuación8 m
Rangos de distancia100 m / 500 m / 1 / 2 / 5 / 10 / 20 / 40 / 60 / 80 km
Ancho de pulso5 ns a 10 μs
Precisión de distancia±(1 m + intervalo de muestreo + 0.005% × distancia)
Linealidad±0.2 dB/dB
Puntos de muestreoMáximo 20,000
Resolución de muestreo25 cm–8 m
Resolución de pérdida / distancia0.001 dB / 0.001 m
Precisión de reflexión±3 dB
Formato de archivoSOR estándar
Funciones integradasMapa de eventos / OPM / fuente láser / VFL
OPM850/1270/1300/1310/1490/1550/1577/1610/1625/1650 nm; rangos -70 a +10 dBm o -50 a +26 dBm
VFL650 nm, ≥10 mW
PantallaTáctil de 3.5 pulgadas
Interfaz y memoriaUSB-C; ≥400 registros internos; tarjeta SD
AmbienteOperación -10 a +50 °C; almacenamiento -40 a +70 °C; 0–90% HR
Dimensiones / peso130 × 78 × 35 mm / aprox. 215 g con batería
Configuración recomendadaTL295-D22 / SC/UPC / interfaz en inglés
Estado técnicoLínea base del documento; confirmar ficha OEM, muestra y unidad de producción antes de liberación final
Presentación y EmpaqueOTDR C80
Cable USB-C
Adaptador y accesorios ópticos según configuración final
Estuche y manual; contenido final por confirmar
El contenido exacto, los adaptadores, los certificados y los accesorios quedan sujetos a confirmación de la configuración comercial y la muestra de producción.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Qué longitudes de onda utiliza?
1310 y 1550 nm.
¿Incluye mapa de eventos?
Sí, el documento contempla mapa de eventos además de OPM, fuente láser y VFL.
¿La configuración está cerrada?
La recomendación es TL295-D22 con SC/UPC e interfaz en inglés; debe confirmarse con la unidad de producción.
¿Para qué tipo de trabajo está diseñado?
OTDR compacto para diagnóstico cotidiano, mapa de eventos y medición óptica en campo.
¿Qué incluye la presentación?
OTDR C80; Cable USB-C; Adaptador y accesorios ópticos según configuración final; Estuche y manual; contenido final por confirmar. El contenido final debe confirmarse.
¿Las especificaciones ya son definitivas?
Los valores marcados como referencia, opcionales o pendientes deben validarse con la ficha OEM y la unidad de producción antes de la liberación comercial.
¿Qué garantía tiene?
La garantía se publicará cuando exista una política comercial aprobada para este modelo.
¿Cuenta con certificaciones publicadas?
No. No se publican certificaciones hasta contar con documentación verificable y aprobada.
