Interfaz RJ45 pasamuros en envolventes con espacio posterior limitado y mecanizado compatible.
Cableado Estructurado · Conectores impermeables

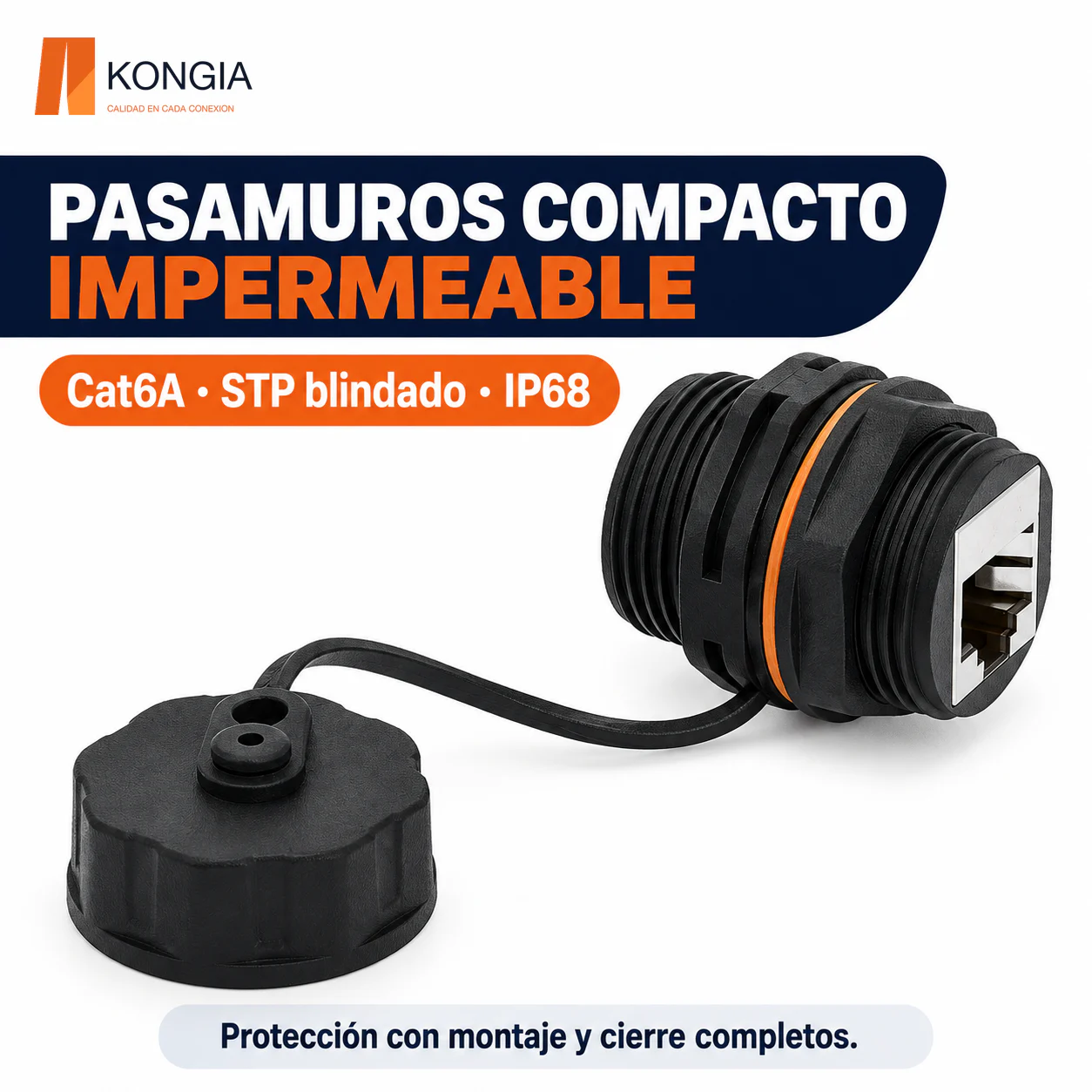

Acoplador Pasamuros Compacto Cat6A Blindado STP IP68 M23, RJ45 Hembra (8P8C) a RJ45 Hembra (8P8C), 30 mm
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant✓ IP68
Descripción del productoEl KG-RJ45-IW-C6A-S-CP-30 es un acoplador Cat6A blindado de cuerpo corto para integrar una interfaz RJ45 en paneles y envolventes de equipos. El módulo hembra a hembra 8P8C conecta plugs preterminados sin realizar un ponchado IDC dentro del producto.
Configuración del conector
Descripción del producto Ver descripción completaOcultar descripción
El KG-RJ45-IW-C6A-S-CP-30 es un acoplador Cat6A blindado de cuerpo corto para integrar una interfaz RJ45 en paneles y envolventes de equipos. El módulo hembra a hembra 8P8C conecta plugs preterminados sin realizar un ponchado IDC dentro del producto.
Su longitud de 30 mm lo diferencia de los conjuntos con carcasa posterior larga. La presentación incluye fijación por tuerca roscada M23, junta naranja y tapa con tira de retención. La conexión posterior se realiza dentro de la envolvente del equipo, sin prensaestopa incluido.
El cuerpo de nylon PA66 y la estructura blindada del módulo permiten configurar una interconexión para redes Cat6A de hasta 10 Gbps y 500 MHz. El desempeño depende del canal completo y de la continuidad del blindaje con los demás componentes.
La protección IP68 requiere un montaje y cierre compatibles completamente sellados. La tapa cubre el puerto cuando no se utiliza; una conexión con plug convencional y puerto abierto no debe considerarse estanca. Para cotizar, indique el SKU y la cantidad de conjuntos requeridos.

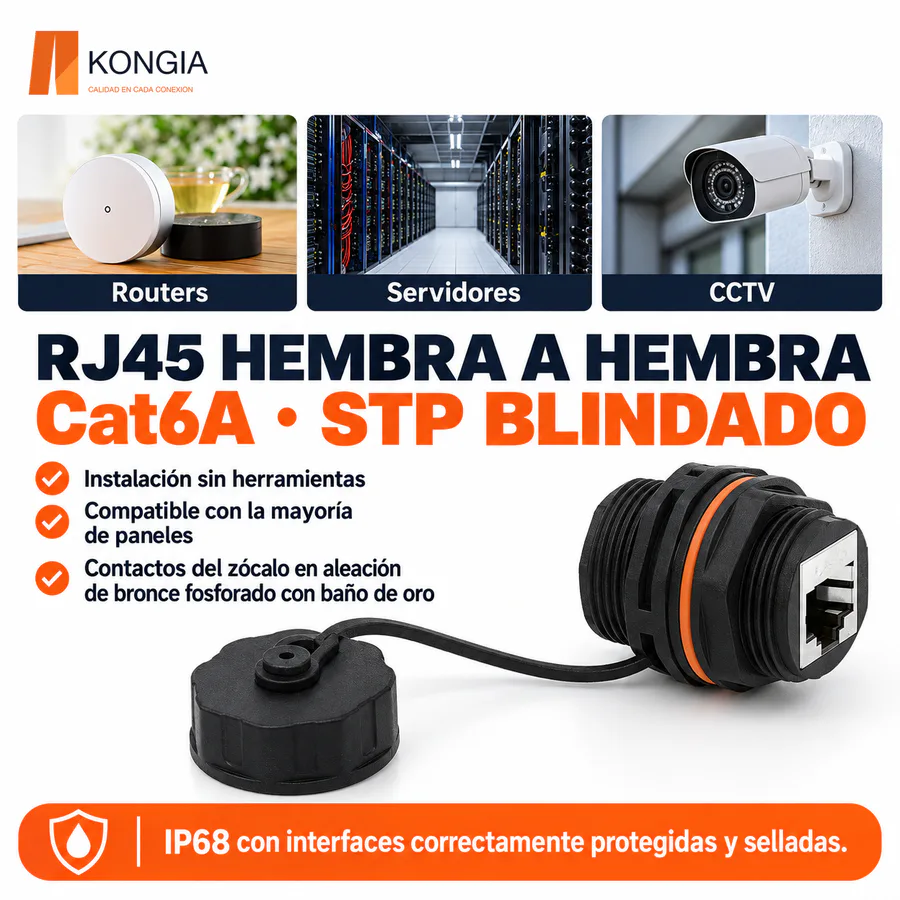

Escenarios de uso recomendados
Videovigilancia y comunicaciones
Conexiones Ethernet de cajas y equipos con cierre frontal y protección posterior adecuados.
Gabinetes y salas de red
Puertos de interconexión o servicio para equipos Ethernet, manteniendo el blindaje del canal.
Beneficios clave
- Cuerpo corto de 30 mm: Formato pasamuros para integrar una interfaz RJ45 en paneles con espacio posterior limitado.
- Cat6A · 10 Gbps / 500 MHz: Acoplamiento pasivo para canales Ethernet compatibles
- no amplifica ni regenera la señal.
- Blindaje STP: Estructura metálica del módulo para instalaciones con cable, plugs y puesta a tierra compatibles.
- Tapa con retención: La tapa roscada permanece unida al módulo y permite cubrir el puerto cuando no se utiliza.
- Fijación con tuerca: Montaje mediante rosca y junta, sin terminación IDC en el acoplador.
- Carcasa de nylon PA66: Cuerpo negro con junta naranja y protección IP68 bajo condiciones de montaje y cierre adecuados.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-RJ45-IW-C6A-S-CP-30
Código de productoKG-RJ45-IW-C6A-S-CP-30
Tipo de productoAcoplador pasamuros compacto para panel
Categoría de redCat6A
BlindajeSTP / Blindado
Interfaz de ConexiónRJ45 Hembra (8P8C) a RJ45 Hembra (8P8C)
Número de contactos8 por puerto RJ45
Velocidad y ancho de bandaHasta 10 Gbps / 500 MHz
Formato indicadoM23

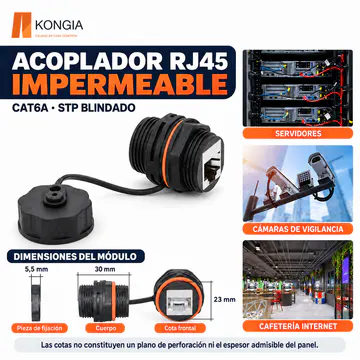

Longitud del cuerpo30 mm, según el dibujo dimensional
Cota frontal mostrada23 mm
Espesor de la pieza de fijación mostrada5,5 mm
Material de la carcasaNylon PA66 estabilizado frente a UV
Clasificación del material indicadaUL94 V-2
Material de los contactosAleación de cobre
ColorCuerpo negro con junta naranja
Tapa protectoraRoscada, con tira de retención
MontajePasamuros / panel, fijación mediante tuerca roscada y junta
TerminaciónConexión de plugs RJ45 preterminados
Configuración posteriorPuerto RJ45 sin carcasa larga ni prensaestopa incluidos
Grado de protecciónIP68 con montaje y cierre compatibles correctamente sellados
Alcance del selladoEl puerto abierto o conectado a un plug convencional sin cierre estanco no constituye una unión IP68
Temperatura de operación indicada−40 °C a +105 °C
Corriente nominal del componente1,5 A
Tensión nominal del componente125 V
Alcance eléctricoDatos del componente
Unidad de venta1 conjunto
Dimensiones del empaque individual6 × 5 × 5 cm
Peso bruto por unidad empacada0,050 kg
Garantía5 años

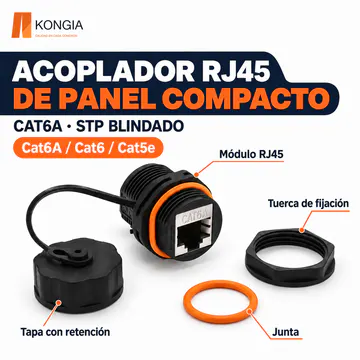

Presentación y Empaque1 acoplador pasamuros Cat6A con tapa roscada y tira de retención, tuerca de fijación y junta de sellado. Empaque individual: 6 × 5 × 5 cm. Peso bruto: 0,050 kg. No incluye placa de pared, carcasa posterior larga, prensaestopa, cables Ethernet ni equipos mostrados en las imágenes.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant · IP68
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Es el mismo producto que KG-RJ45-IW-C6A-S-CP?
No. Esta referencia de 30 mm es el módulo pasamuros compacto con tuerca, junta y tapa. KG-RJ45-IW-C6A-S-CP mide 77 mm e incorpora carcasa posterior y prensaestopa. Se comercializan como configuraciones distintas.
¿Tiene RJ45 hembra en ambos lados?
Sí. Es un acoplador hembra a hembra 8P8C para plugs RJ45; no es un jack con terminación de conductores por ponchado IDC.
¿Cómo se instala en el panel?

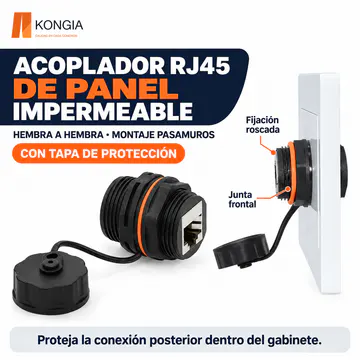

1. Compruebe la abertura, espesor del panel y espacio para los plugs con el conjunto real. 2. Coloque la junta en su asiento, inserte el cuerpo y fíjelo con la tuerca sin deformar el panel ni la junta. 3. Conecte el plug RJ45 posterior dentro de la envolvente protegida. 4. Mantenga la tapa frontal cerrada cuando no se utilice y revise el sellado de todo el montaje.
¿Puedo perforar a 23 mm o usar un panel de 5,5 mm?
Las cotas de 23 mm y 5,5 mm corresponden a elementos del dibujo, no a una plantilla completa ni al espesor admisible del panel. Determine el mecanizado y la retención con las piezas y el diseño de montaje.
¿Incluye prensaestopa o carcasa posterior?
No. Esta presentación contiene el módulo compacto, la tapa con retención, la tuerca y la junta. La cara posterior debe quedar protegida por la envolvente del equipo.
¿Cuándo se aplica IP68?
Con la junta de panel asentada y el cierre frontal compatible completamente sellado. Un plug convencional en un puerto abierto no crea por sí solo una unión IP68. No se declara inmersión ilimitada ni lavado a presión; mantenga también protegida la conexión posterior.
¿Qué necesita una instalación blindada?
Cable y plugs blindados compatibles, continuidad de pantalla y la puesta a tierra prevista para el sistema. El acoplador no eleva la categoría de los demás componentes ni elimina las limitaciones de longitud del canal.
¿Qué incluye el empaque?
1 acoplador pasamuros Cat6A con tapa roscada y tira de retención, tuerca de fijación y junta de sellado. Empaque individual: 6 × 5 × 5 cm. Peso bruto: 0,050 kg. No incluye placa de pared, carcasa posterior larga, prensaestopa, cables Ethernet ni equipos mostrados en las imágenes.
