Integración de un puerto RJ45 en una superficie compatible con fijación y sellado adecuados.
Cableado Estructurado · Conectores impermeables

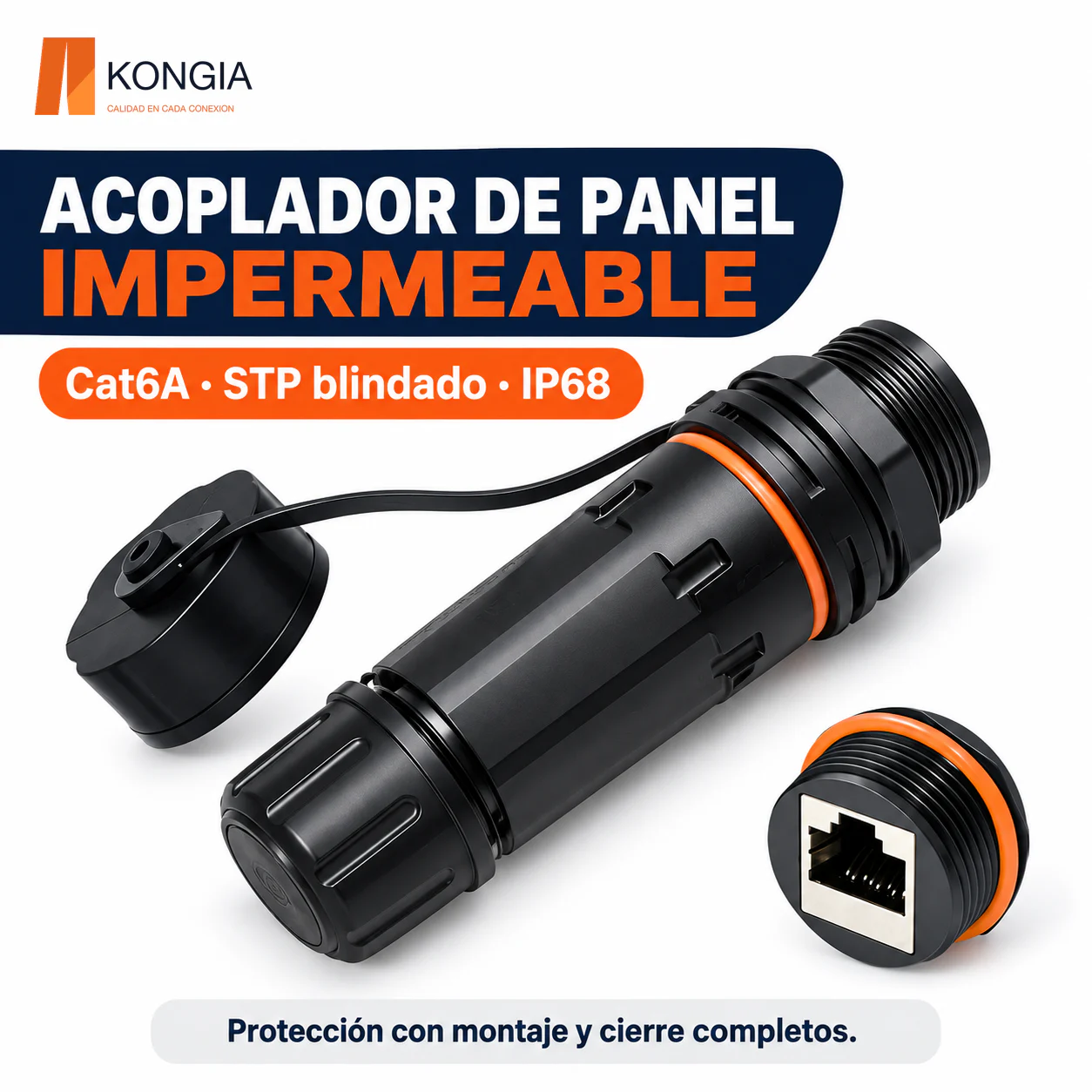

Acoplador de Panel Cat6A Blindado STP IP68 M23, RJ45 Hembra (8P8C) a RJ45 Hembra (8P8C), con Tapa
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant✓ IP68
Descripción del productoEl KG-RJ45-IW-C6A-S-CP ofrece una conexión RJ45 Cat6A blindada para integrar puertos Ethernet en paneles y envolventes de equipos. Combina un módulo hembra a hembra 8P8C con fijación roscada M23, carcasa posterior y tapa frontal con tira de retención.
Configuración del conector
Descripción del producto Ver descripción completaOcultar descripción
El KG-RJ45-IW-C6A-S-CP ofrece una conexión RJ45 Cat6A blindada para integrar puertos Ethernet en paneles y envolventes de equipos. Combina un módulo hembra a hembra 8P8C con fijación roscada M23, carcasa posterior y tapa frontal con tira de retención.
Su cuerpo de nylon PA66 negro mide 77 × 25 mm según el dibujo suministrado. La junta naranja y el prensaestopa posterior forman parte del sistema de cierre. La tapa permanece unida al conjunto para cubrir el puerto cuando no se utiliza.
Está orientado a proyectos de videovigilancia, comunicación e integración de equipos Ethernet. La prestación de hasta 10 Gbps depende del canal completo; para conservar el blindaje, deben utilizarse plugs y cable blindados compatibles y la puesta a tierra del sistema.
La protección IP68 requiere un montaje completamente cerrado y sellado. Un puerto frontal abierto o conectado a un plug convencional sin cierre estanco no constituye una unión IP68. Para cotizar, indique el SKU y la cantidad de conjuntos requeridos.
Escenarios de uso recomendados
Videovigilancia IP
Conexiones Ethernet de equipos y cajas de CCTV, protegiendo el puerto y los pasos de cable.
Redes de comunicación
Interfaz de servicio o interconexión para equipos Ethernet, con cierre frontal compatible en ambientes expuestos.

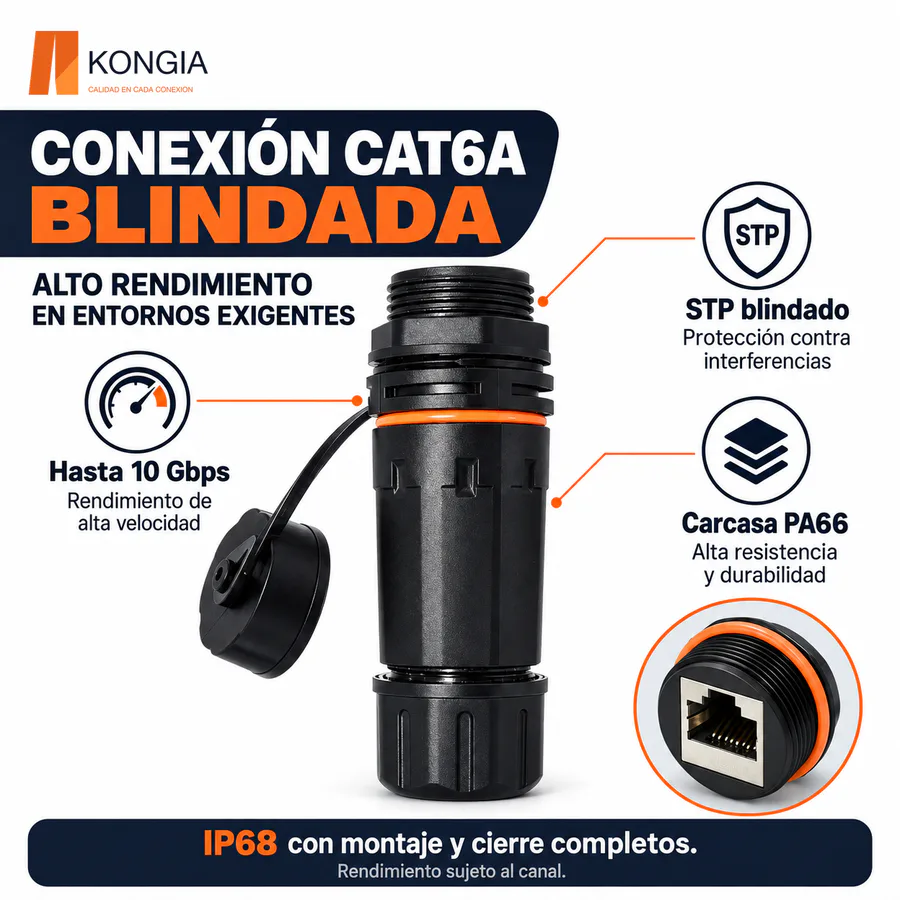

Beneficios clave
- Montaje en panel M23: Interfaz RJ45 accesible en la cara del panel y conexión posterior protegida por carcasa y prensaestopa.
- Cat6A blindado STP: Conexión de ocho contactos para enlaces Ethernet de hasta 10 Gbps, según el desempeño de todos los componentes del canal.
- Tapa con retención: Cierre roscado unido al cuerpo para cubrir el puerto cuando no está conectado.
- Protección IP68: Junta y elementos de cierre para un conjunto correctamente montado y sellado.
- Cuerpo compacto PA66: Envolvente de nylon negro de 77 × 25 mm con junta naranja.
- Presentación para integración: Conjunto individual de 50 g de peso bruto, adecuado para la preparación de proyectos y repuestos.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-RJ45-IW-C6A-S-CP
Código de productoKG-RJ45-IW-C6A-S-CP
Tipo de productoAcoplador RJ45 impermeable para montaje en panel
Categoría de redCat6A
BlindajeSTP / Blindado
Interfaz de ConexiónRJ45 Hembra (8P8C) a RJ45 Hembra (8P8C)
Número de contactos8 por puerto RJ45
Velocidad de transmisiónHasta 10 Gbps
Formato indicadoM23

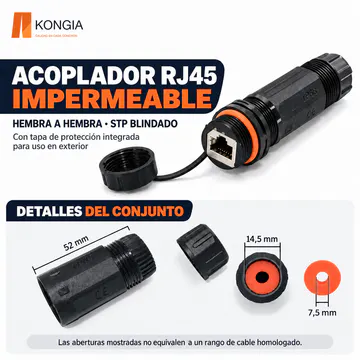

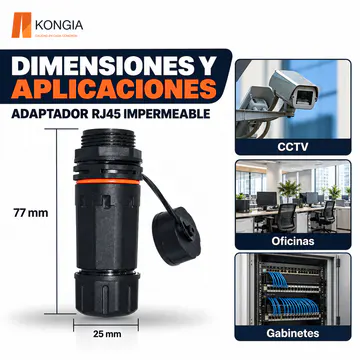

Dimensiones del conjunto77 × 25 mm (largo × ancho indicado en el dibujo)
Longitud de la carcasa posterior52 mm, según el dibujo
Material de la carcasaNylon PA66
Material de los contactosCobre
ColorNegro con junta naranja
Tapa protectoraRoscada, con tira de retención
Sistema de montajeFijación roscada para panel
Abertura de paso mostrada14,5 mm
Abertura del inserto de sellado mostrada7,5 mm
Grado de protecciónIP68 con montaje, sellado y cierre compatibles completos
Protección frontalCerrar la tapa cuando no se utilice
Continuidad del blindajeUsar cable y plugs blindados compatibles y mantener la puesta a tierra del sistema
Corriente nominal del componente1,5 A
Tensión nominal del componente125 V
Alcance eléctricoValores del componente
Unidad de venta1 conjunto completo
Dimensiones del empaque individual15 × 10 × 3 cm
Peso bruto por unidad empacada0,050 kg
Garantía5 años

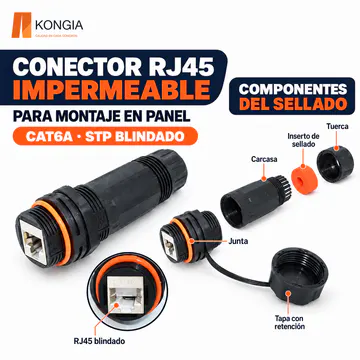

Presentación y Empaque1 conjunto con módulo RJ45 hembra a hembra, fijación roscada para panel, carcasa posterior, tuerca de prensaestopa, inserto de sellado, junta y tapa protectora con tira de retención. Empaque individual: 15 × 10 × 3 cm. Peso bruto: 0,050 kg. No incluye cables, plugs RJ45, placa de pared ni equipos mostrados en las imágenes.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant · IP68
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿En qué se diferencia de KG-RJ45-CP-C6A-WP?
Esta referencia es un acoplador Cat6A STP para panel, formato M23, con tapa de retención y longitud de 77 mm. KG-RJ45-CP-C6A-WP es la versión UTP de 120 mm para unión en línea con dos cierres de cable. No son la misma configuración mecánica.
¿Es un jack de ponchado IDC?
No. El módulo conecta plugs RJ45 mediante puertos hembra 8P8C. La preparación o crimpado de los plugs, cuando resulte necesario, se realiza en el cable y no dentro de un bloque IDC.
¿Cómo se instala?
1. Compruebe la abertura, espesor y espacio posterior del panel con las piezas reales. 2. Fije el módulo roscado con la junta correctamente asentada. 3. Pase la tuerca, el sello y la carcasa posterior por el cable; compruebe antes si el plug y su bota pueden pasar. 4. Conecte el plug al puerto posterior, cierre la carcasa y ajuste el prensaestopa sobre la cubierta. 5. Cierre la tapa frontal cuando el puerto no se utilice y revise el sellado.
¿M23 es el diámetro de perforación del panel?
M23 es el formato indicado para el producto, no una plantilla completa de mecanizado. Determine la abertura y el espesor admisible a partir del conjunto y su fijación; no perfore usando la medida exterior de 25 mm como diámetro de corte.
¿La medida de 7,5 mm define el rango de cable?
No. La imagen identifica una abertura del inserto de sellado. El cable debe ajustar al sello y permitir el cierre completo. También debe comprobarse el paso del plug y de la bota por la abertura mostrada de 14,5 mm.
¿Un patch cord convencional conectado al frente mantiene IP68?
No por sí solo. La protección requiere un cierre frontal compatible y el sellado del montaje completo. Mantenga la tapa cerrada cuando no haya conexión; un puerto abierto o con un plug sin envolvente estanca no queda sellado.
¿IP68 significa inmersión permanente o lavado a presión?
No se publica una profundidad ni duración de inmersión para esta referencia. No la utilice como una garantía de inmersión ilimitada ni de resistencia a chorros de alta presión.
¿Qué incluye el empaque?
1 conjunto con módulo RJ45 hembra a hembra, fijación roscada para panel, carcasa posterior, tuerca de prensaestopa, inserto de sellado, junta y tapa protectora con tira de retención. Empaque individual: 15 × 10 × 3 cm. Peso bruto: 0,050 kg. No incluye cables, plugs RJ45, placa de pared ni equipos mostrados en las imágenes.
