Puntos de red blindados
Terminación del cableado horizontal en placas y cajas Keystone compatibles.
Cableado Estructurado · Jacks Keystone

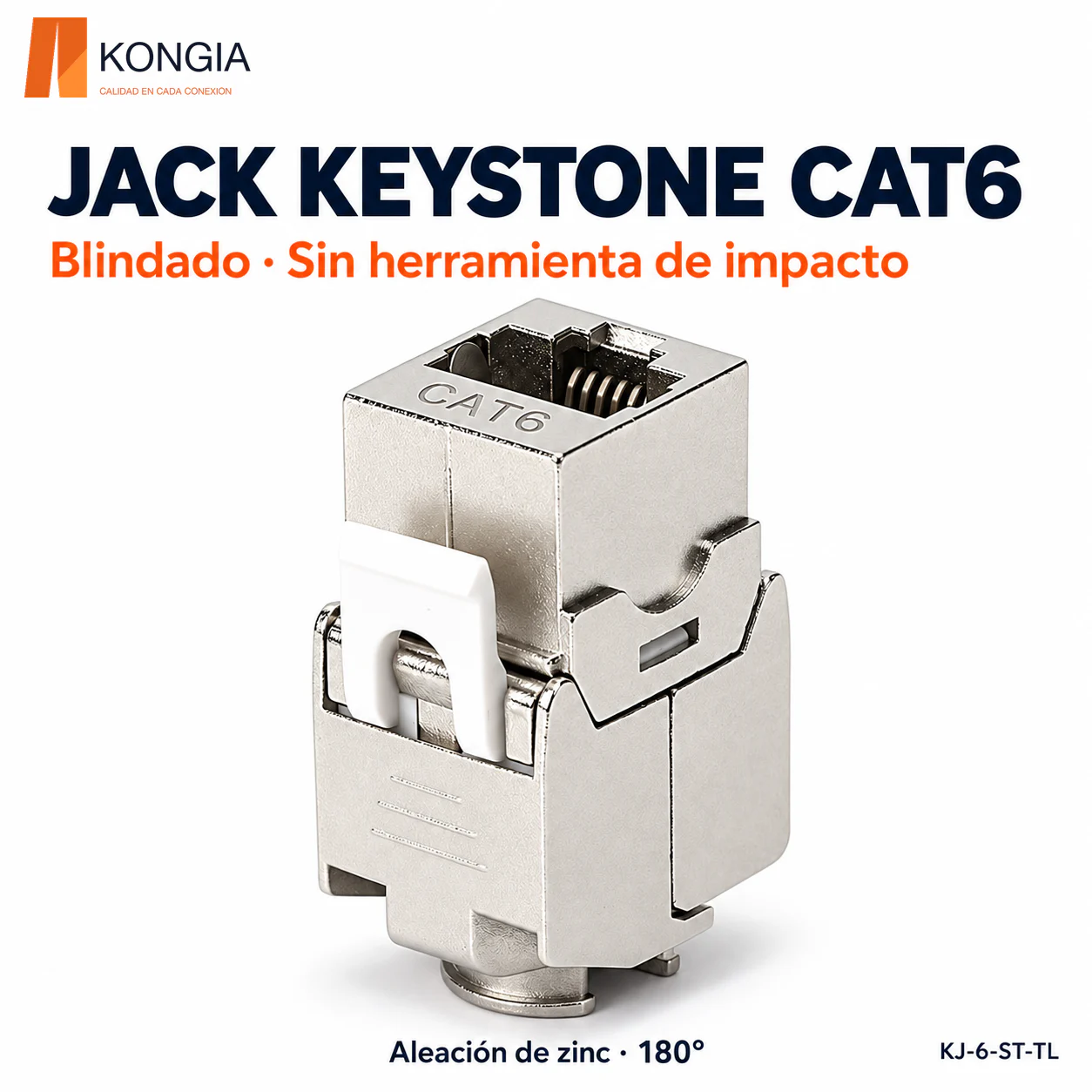

Jack Keystone Cat6 Blindado, Sin Herramienta de Impacto (Toolless) a 180°, Aleación de Zinc
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant
Descripción del productoJack Keystone KONGIA Cat6 blindado, con carcasa exterior de aleación de zinc, puerto RJ45 hembra 8P8C y terminación sin herramienta de impacto a 180°. Para conductores de 23–26 AWG en cableado blindado FTP/STP compatible.
Categoría del módulo
Descripción del producto Ver descripción completaOcultar descripción
Jack Keystone KONGIA Cat6 blindado, con carcasa exterior de aleación de zinc, puerto RJ45 hembra 8P8C y terminación sin herramienta de impacto a 180°. Para conductores de 23–26 AWG en cableado blindado FTP/STP compatible. La carcasa externa de zinc protege el conjunto; el alojamiento interior es ABS y el inserto es PBT. El mismo molde se utiliza en las tres categorías confirmadas, con selección independiente según el proyecto.
Escenarios de uso recomendados
Marcos modulares
Montaje de jacks individuales, verificando abertura, profundidad y continuidad del blindaje.
Mantenimiento de conexiones
Apertura del módulo y revisión del bloque IDC, comprobando el enlace después de intervenir.
Beneficios clave
- Carcasa de aleación de zinc: Cubierta metálica blindada con cierre de apertura para acceso al bloque IDC.
- Terminación sin impacto: Preparar, ordenar y recortar los conductores antes de cerrar el módulo según su procedimiento de instalación.
- Conductores de 23–26 AWG: Rango indicado en la ficha del proveedor
- comprobar también aislamiento y diámetro del cable.
- RJ45 hembra 8P8C: Interfaz para un patch cord compatible
- la parte posterior termina conductores, no es un acoplador hembra a hembra.
- Una familia, tres categorías: Cat5e, Cat6 y Cat6A comparten el molde confirmado y se seleccionan como SKU independientes.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKJ-6-ST-TL
Código de productoKJ-6-ST-TL
Tipo de productoMódulo Jack Keystone RJ45 blindado de aleación de zinc, toolless
CategoríaCat6
Interfaz frontalRJ45 hembra, 8P8C
BlindajeCarcasa metálica blindada para cableado FTP/STP compatible
Material de la carcasa exteriorAleación de zinc
Material del alojamiento interiorABS
Material del insertoPBT retardante de llama según el proveedor
Material del PCBFR-4, espesor 1,6 mm
Contactos RJ45Pines estampados de bronce fosforado, espesor 0,30 mm
Contactos IDCBronce fosforado estañado, espesor 0,50 mm
TerminaciónMecanismo de cierre sobre IDC, sin herramienta de impacto
Ángulo de terminación180°
Calibre de conductor23–26 AWG
Vida útil del conector RJ45≥ 750 ciclos según la ficha del proveedor
Vida útil del IDC≥ 200 ciclos según la ficha del proveedor
Tensión nominal del componente125 V CA RMS, valor indicado por el proveedor
Corriente nominal del componente1,5 A, valor indicado por el proveedor
Resistencia de contacto≤ 100 mΩ
Resistencia de aislamiento≥ 1000 MΩ a 500 V CC
Rigidez dieléctrica750 V CA RMS, 60 Hz durante 1 minuto
Alcance de los valores eléctricosValores de componente/ensayo
Continuidad del blindajeRequiere cable, conectores y puesta a tierra del sistema adecuados
Compatibilidad mecánicaVerificar abertura Keystone, retención, profundidad y espacio para el cable
Paneles KONGIA precargadosNo sustituye los bloques multipuerto IDC 110
Alcance de la fichaParámetros comunes de la carcasa confirmada
el mismo molde no demuestra prestaciones eléctricas idénticas entre categorías
Garantía5 años
Presentación y Empaque1 módulo en empaque individual. No incluye panel, placa de pared, patch cord ni herramientas.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿La carcasa completa es de zinc?
La cubierta exterior blindada es de aleación de zinc. La ficha distingue un alojamiento interior de ABS, un inserto de PBT retardante de llama y un PCB FR-4; no todo el módulo es metálico.
¿Qué significan FTP y STP en esta ficha?
Identifican su uso como jack blindado para cableado blindado compatible. Debe conservarse la continuidad del blindaje y la puesta a tierra del sistema; el jack no determina por sí solo la construcción del cable.
¿El mismo molde significa el mismo desempeño?
No. Las tres categorías comparten la carcasa confirmada, pero cada SKU mantiene su categoría. El desempeño depende del canal completo y debe verificarse con la documentación y ensayos correspondientes.
¿Se necesita una herramienta de impacto?
No para la terminación por cierre. Sí se requieren la preparación y el corte del cable y de los conductores según el procedimiento del módulo.
¿Los 125 V y 1,5 A certifican PoE o permiten conectar tensión de red?
Sistema de certificaciones y cumplimiento KONGIA: RoHS · ISO 9001 · REACH · CE Compliant.
¿Incluye el cable de las fotografías?
No. El cable conectado se muestra únicamente como ejemplo de uso; se vende el módulo según su presentación.
¿Sustituye los bloques de los paneles KONGIA precargados?
No sustituye los bloques multipuerto de paneles IDC 110 precargados. Usar placas, cajas o marcos Keystone con dimensiones y retención compatibles.
¿De dónde proceden las imágenes?
La imagen principal se ha adaptado digitalmente desde la fotografía del molde compartido para mostrar CAT6; es una ilustración de catálogo, no una nueva fotografía ni certificación. Las vistas posterior y de conexión son fotografías originales de la carcasa común.
