Videovigilancia y CCTV
Unión de cables Ethernet en puntos de conexión con exposición a polvo y humedad, con el conjunto correctamente sellado.
Cableado Estructurado · Conectores impermeables

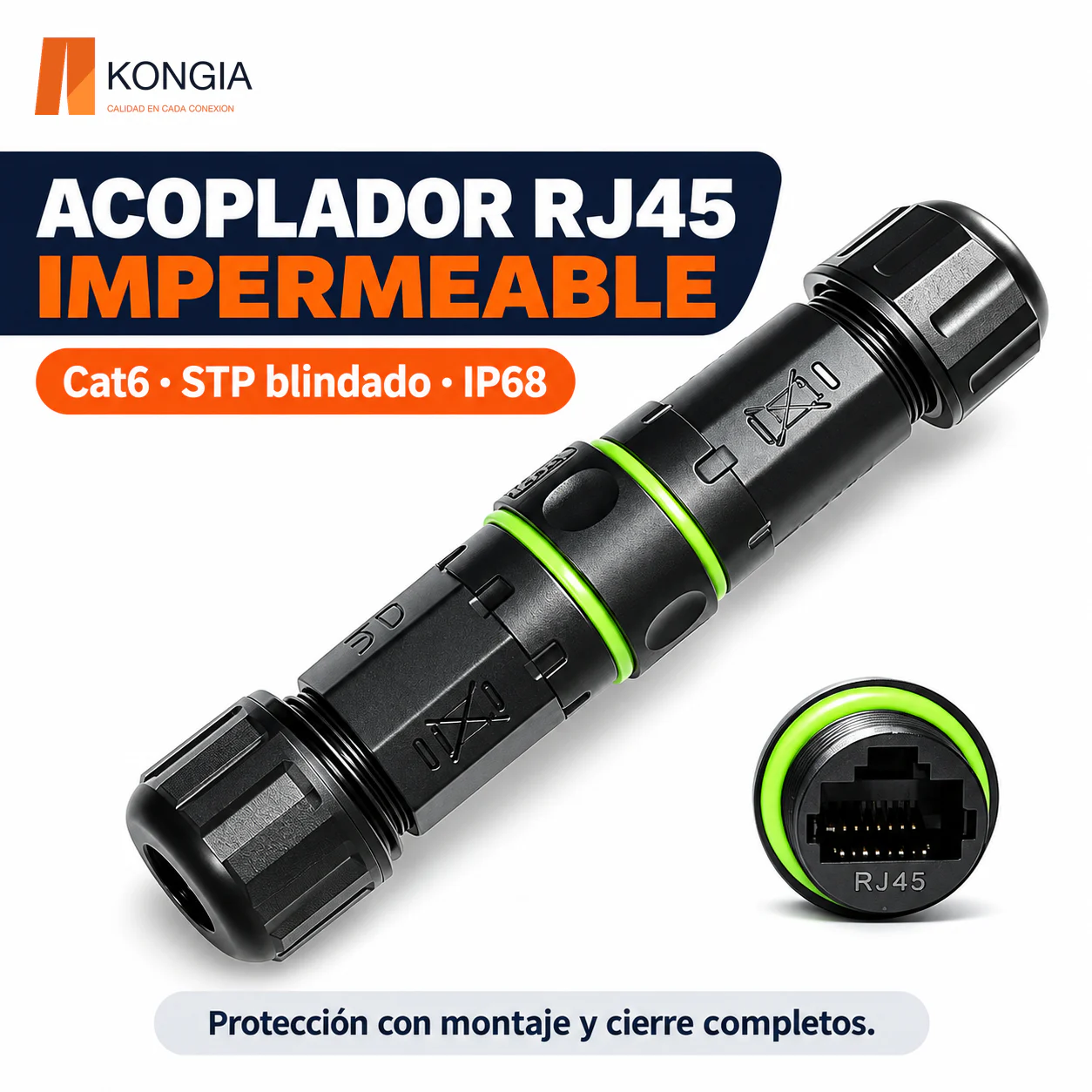

Acoplador Cat6 Blindado IP68 de 105 mm, RJ45 Hembra (8P8C) a RJ45 Hembra (8P8C), PA66
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant✓ IP68
Descripción del productoEl KG-RJ45-CP-C6-WP-M20-A amplía la familia de conectores impermeables KONGIA con una versión compacta de 105 mm para uniones Ethernet en línea. Sus dos puertos RJ45 hembra 8P8C conectan los plugs de ambos cables dentro de una envolvente protectora de nylon PA66.
Configuración del conector
Descripción del producto Ver descripción completaOcultar descripción
El KG-RJ45-CP-C6-WP-M20-A amplía la familia de conectores impermeables KONGIA con una versión compacta de 105 mm para uniones Ethernet en línea. Sus dos puertos RJ45 hembra 8P8C conectan los plugs de ambos cables dentro de una envolvente protectora de nylon PA66.

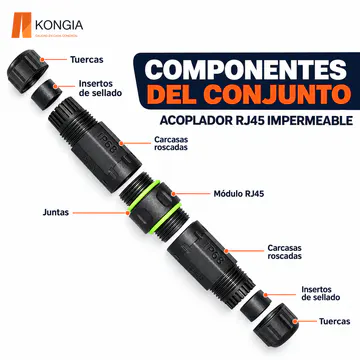

La configuración se distingue por su cuerpo negro y juntas exteriores verdes. El conjunto incorpora módulo central, dos carcasas roscadas, tuercas e insertos de goma. La clasificación IP68 corresponde al conjunto correctamente ensamblado y sellado, no a los puertos abiertos.
La instalación debe planificarse antes de terminar el cable: primero se pasan la tuerca, el sello y la carcasa, y después se crimpa el plug RJ45. El acoplador no requiere terminación IDC interna, pero preparar los plugs sí requiere herramienta de crimpado.
Para distribuidores e integradores, esta referencia permite cotizar una solución diferenciada por tamaño, conexión y secuencia de montaje. Se suministra por conjunto completo en empaque individual. Para cotizar, indique este SKU, la cantidad de unidades y los requisitos de instalación.
Escenarios de uso recomendados
Redes de comunicación
Empalmes pasivos en línea para equipos RJ45 y mantenimiento de instalaciones.
Integración de equipos
Conexión Ethernet de routers, impresoras y equipos compatibles con preparación del cable durante el montaje.
Beneficios clave
- Formato compacto de 105 mm: Una referencia propia para uniones Ethernet en línea, con carcasa negra y juntas verdes.
- Dos puertos RJ45 hembra: Interconexión Cat6 de ocho contactos para plugs previamente crimpados en cada cable.
- Protección IP68: Cierre roscado, juntas anulares e insertos de goma
- requiere montaje y sellado correctos.
- Carcasa de nylon PA66: Envolvente protectora separable para acceder al módulo central durante el montaje.
- Montaje con secuencia definida: Primero se pasan las piezas por el cable y después se crimpa el plug RJ45.
- Presentación individual: Conjunto completo en empaque de 11 × 3 × 3 cm y 40 g de peso bruto.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-RJ45-CP-C6-WP-M20-A
Código de productoKG-RJ45-CP-C6-WP-M20-A
Marca comercialKONGIA
Tipo de productoAcoplador impermeable en línea, versión compacta de 105 mm
Categoría de redCat6
Interfaz de ConexiónRJ45 Hembra (8P8C) a RJ45 Hembra (8P8C)
Contactos8 por puerto RJ45
BlindajeSTP, según la identificación del producto en la ficha de referencia
Material de la carcasaNylon PA66
FormaCilíndrica
ColorCarcasa negra y juntas exteriores verdes
Sistema de cierreCarcasas y tuercas roscadas en ambos extremos
Elementos de selladoJuntas anulares e insertos de goma
Grado de protecciónIP68 con el conjunto completamente ensamblado y sellado sobre cables compatibles
Condiciones de protecciónNo cubre puertos abiertos ni montaje incompleto

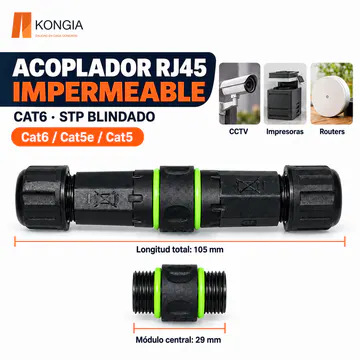

Longitud total105 mm, según el dibujo suministrado
Longitud del módulo central29 mm, según el dibujo suministrado
Preparación del cablePasar tuerca, inserto de sellado y carcasa antes de crimpar el plug RJ45
TerminaciónPlug RJ45 crimpado en el cable, conectado al módulo hembra
MontajeUnión en línea entre dos cables Ethernet
CompatibilidadCables y plugs RJ45 8P8C compatibles con el espacio de la carcasa y el ajuste del sello sobre la cubierta
Continuidad del blindajeUsar cable y plugs blindados compatibles y mantener la puesta a tierra del sistema
Unidad de venta1 conjunto completo
Dimensiones del empaque individual11 × 3 × 3 cm
Peso bruto por unidad empacada0,040 kg
Garantía5 años
Presentación y Empaque1 acoplador completo con módulo RJ45 hembra a hembra, dos carcasas protectoras, dos tuercas de cierre, insertos de goma y juntas de sellado. Empaque individual: 11 × 3 × 3 cm. Peso bruto: 0,040 kg. No incluye cable Ethernet, plugs RJ45 ni herramienta de crimpado.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant · IP68
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿En qué se diferencia de KG-RJ45-CP-C6-WP?
Esta versión tiene una longitud total de 105 mm, juntas verdes y una secuencia de montaje que exige pasar las piezas por el cable antes de crimpar el plug. Es una referencia independiente; no se trasladan las medidas ni los parámetros eléctricos del modelo con juntas azules.
¿Puedo usar cualquier patch cord ya terminado?
No se garantiza el paso de un plug con su bota a través de las piezas. La secuencia de esta versión es: pasar tuerca, inserto de sellado y carcasa por el cable; crimpar el plug RJ45; conectarlo al módulo; cerrar la carcasa y la tuerca.
¿Cómo se instala?

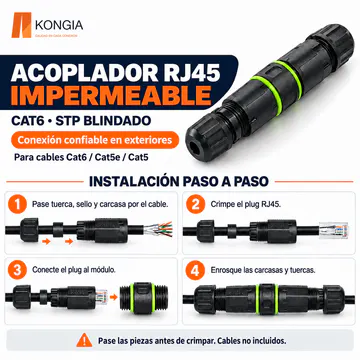

1. Pase las piezas de cierre por cada cable en el orden indicado. 2. Crimpe los plugs RJ45 con la herramienta y el esquema de cableado adecuados. 3. Inserte cada plug en el módulo hembra hasta que quede retenido. 4. Asiente las juntas, cierre las carcasas y apriete las tuercas sobre la cubierta del cable. Revise ambas uniones antes de exponerlas al ambiente.
¿La medida de 8,5 mm es el diámetro máximo del cable?
No debe interpretarse así. El dibujo muestra una abertura de una pieza de sellado, no un intervalo de diámetros de cable homologado. Seleccione una cubierta que ajuste correctamente al inserto y permita el cierre completo.
¿Cuándo se aplica IP68?
Con ambos extremos completamente ensamblados, juntas limpias e intactas y sellos ajustados sobre la cubierta. No abra el conjunto mojado ni lo considere una conexión de inmersión permanente o de lavado a presión.
¿El exterior plástico significa que es UTP?
La ficha identifica esta referencia como STP. Para mantener la continuidad del blindaje del enlace, deben utilizarse cables y plugs blindados compatibles y la puesta a tierra correspondiente.
¿Es un extensor activo que aumenta la distancia del enlace?
No. Es un acoplador pasivo. La categoría del accesorio no aumenta por sí sola la del canal ni amplía los límites de longitud; el rendimiento depende de todos los componentes y del montaje.
¿Qué incluye el empaque?
1 acoplador completo con módulo RJ45 hembra a hembra, dos carcasas protectoras, dos tuercas de cierre, insertos de goma y juntas de sellado. Empaque individual: 11 × 3 × 3 cm. Peso bruto: 0,040 kg. No incluye cable Ethernet, plugs RJ45 ni herramienta de crimpado.
