Cableado estructurado
Tendido de cable de datos en conduit; la longitud de 20 m ayuda a planificar el recorrido sin empalmar guías.
Instalaciones Profesionales · Enhebrador de cables
Guía Pasacables de Fibra de Vidrio Ø4 mm, 20 m
✓ RoHS✓ REACH SVHC✓ CE DoC✓ CNAS✓ ISO 9001
Descripción del productoLa Guía Pasacables de Fibra de Vidrio Ø4 mm, 20 m KONGIA es una herramienta profesional para introducir una guía y posteriormente arrastrar cableado a través de conduit, tubería embebida y canalizaciones de telecomunicaciones.
Longitud de la Guía
Descripción del producto Ver descripción completaOcultar descripción

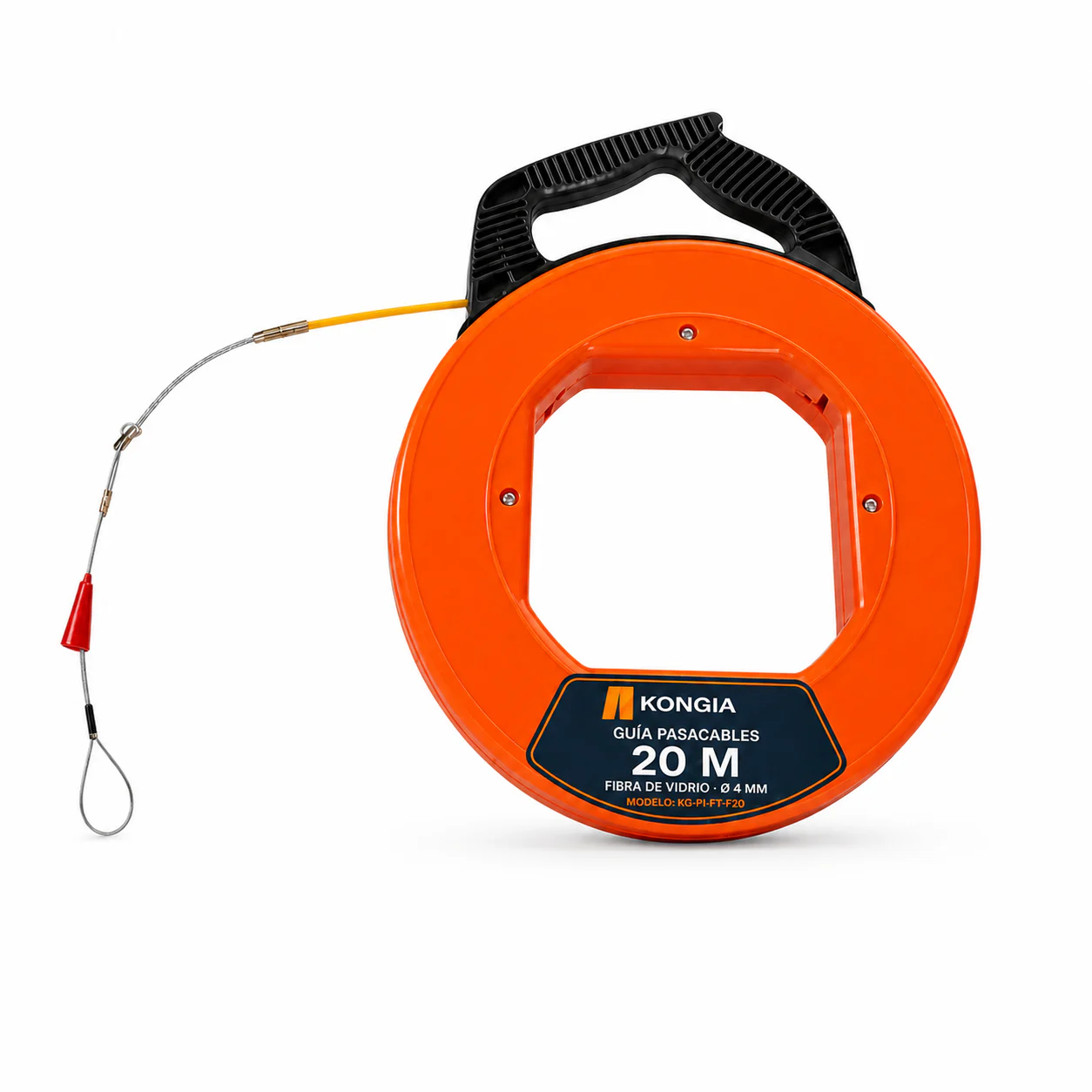

La Guía Pasacables de Fibra de Vidrio Ø4 mm, 20 m KONGIA es una herramienta profesional para introducir una guía y posteriormente arrastrar cableado a través de conduit, tubería embebida y canalizaciones de telecomunicaciones. Su varilla amarilla reforzada con fibra de vidrio tiene un diámetro nominal de Ø4 mm y se almacena en un carrete circular de ABS con mango negro estriado para transporte y operación en campo.
La longitud de 20 m (65.62 ft) está orientada a recorridos cortos y medianos en viviendas, oficinas, CCTV y cableado de datos. La guía metálica flexible y el lazo de tiro facilitan la conexión del cable antes del arrastre; el instalador debe dimensionar el mazo y la ruta para evitar atascos, giros forzados o daño en los accesorios.
Este producto no se publica como herramienta aislada ni como equipo para trabajo energizado. Antes de utilizarlo, desenergice el circuito, verifique ausencia de tensión, inspeccione varilla y terminales y utilice el equipo de protección correspondiente.

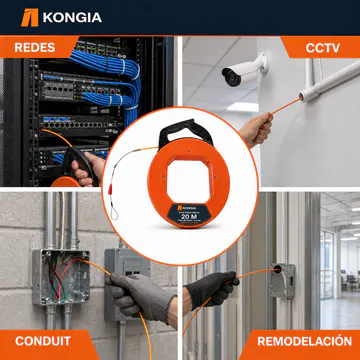

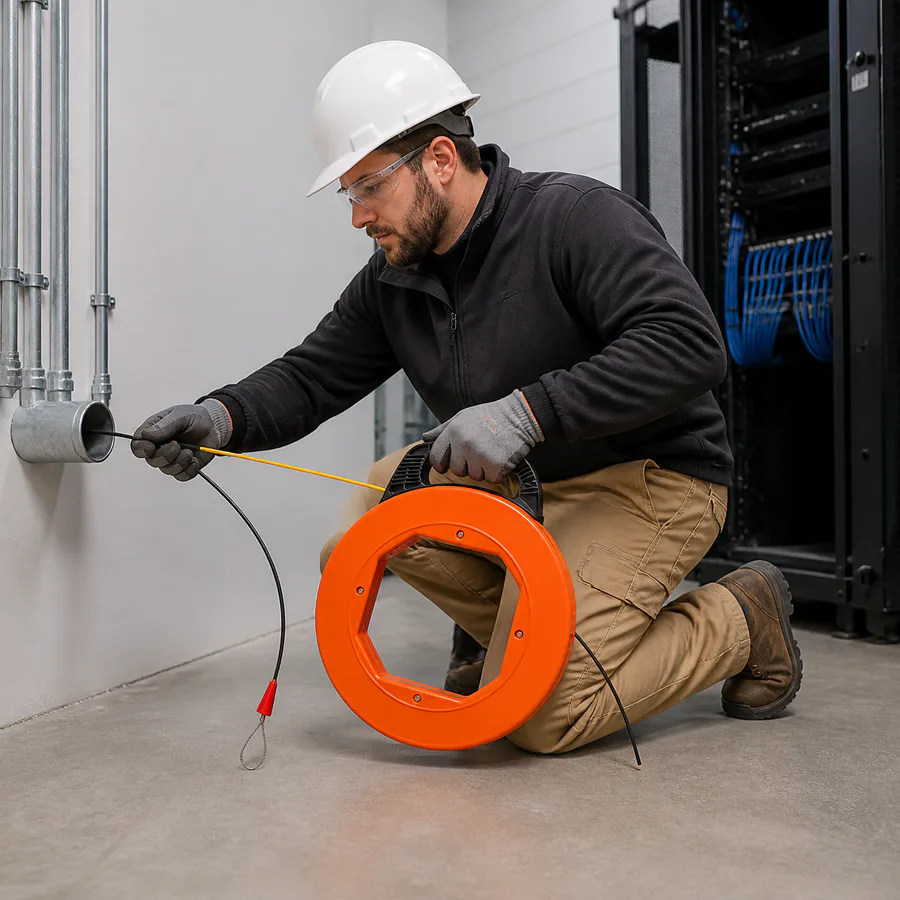

Escenarios de uso recomendados
CCTV y seguridad electrónica
Conducción de cable de red, señal o control por canalizaciones preparadas y desenergizadas.
Cuartos de telecomunicaciones
Rutas entre gabinetes, bandejas, canalizaciones y cajas de paso durante ampliaciones o mantenimiento.
Instalación comercial
Introducción de una guía en tubería embebida o conduit superficial antes de fijar el cable al terminal de arrastre.
Remodelación de oficinas
Apoyo para recuperar o agregar cableado en rutas existentes después de inspeccionar el trayecto.
Beneficios clave
- Varilla amarilla reforzada con fibra de vidrio, diámetro nominal Ø4 mm
- Guía metálica flexible con lazo de tiro para fijar el cable
- Alternativa para rutas donde se prefiere una varilla no metálica, sin afirmar aislamiento del conjunto
- Trabajo únicamente con el sistema desenergizado y verificado
- Longitud nominal: 20 m (65.62 ft)
- Carrete circular de ABS con mango negro estriado para transporte y operación
- Presentación individual: 1 unidad
- Aplicaciones en cableado estructurado, CCTV, telecomunicaciones y canalizaciones comerciales

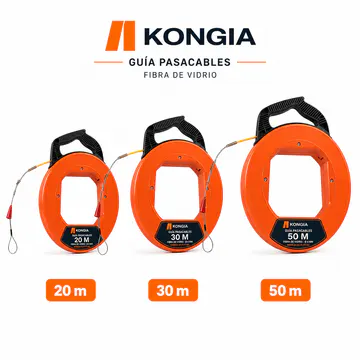

- Guía de selección por longitud mediante variantes del mismo tipo de herramienta
- Configuración documental estándar: RoHS, REACH SVHC, CE DoC, CNAS e ISO 9001
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-PI-FT-F20
Familyfiberglass
MaterialFibra de vidrio
Longitud20 m
Tipo de productoGuía pasacables con varilla de fibra de vidrio
Material de la guíaVarilla reforzada con fibra de vidrio
Color de la varillaAmarillo
Diámetro nominal de la varillaØ4 mm
Terminal de arrastreGuía metálica flexible con lazo de tiro
Declaración eléctricaNo se declara el conjunto como aislado ni apto para trabajo energizado
Longitud nominal20 m
Longitud equivalente65.62 ft
Material del carreteABS
Color del carreteNaranja con mango negro
Formato del carreteCircular con abertura central
Presentación1 unidad
Uso previstoTendido de cable en conduit, tubería embebida y canalizaciones de telecomunicaciones
Condición obligatoria de trabajoDesenergizar, bloquear cuando corresponda y verificar ausencia de tensión
Valores no publicadosCarga, tracción, radio mínimo, vida útil y propiedades eléctricas sujetos a documentación final trazable
Certificaciones y CumplimientoRoHS · REACH SVHC · CE DoC · CNAS · ISO 9001
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Para qué distancia se recomienda el KG-PI-FT-F20?
Su longitud nominal es de 20 m (65.62 ft) y se recomienda para recorridos cortos y medianos en viviendas, oficinas, CCTV y cableado de datos. La selección final depende del trazado real, las cajas de paso y los cambios de dirección.
¿Se puede usar con circuitos energizados?
No. Desenergice, bloquee cuando corresponda y verifique ausencia de tensión antes de trabajar. La serie de acero es conductora y la serie de fibra incorpora accesorios metálicos; ninguna se publica para trabajo energizado.
¿Qué incluye el empaque?
Un carrete completo con la guía correspondiente y su terminal de arrastre. Cables, lubricante, equipo de protección y herramientas auxiliares no están incluidos.
¿Cuál es el material de la guía?
Varilla reforzada con fibra de vidrio de color amarillo y diámetro nominal Ø4 mm.
¿Cómo se fija el cable?
Asegure el cable al lazo u ojo de tiro con una unión compacta, lisa y adecuada a la ruta. Evite un bulto que pueda atascarse en el conduit.
¿Qué debe revisarse antes de usar?
Inspeccione la guía, el carrete, la salida, las uniones y el terminal de arrastre. No utilice el producto si observa roturas, deformación, bordes peligrosos o accesorios flojos.

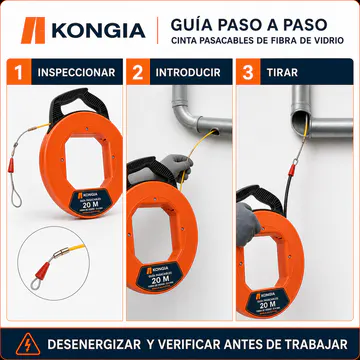

¿Cómo debe realizarse el arrastre?
Mantenga una tracción continua y controlada, coordine alimentación y tiro cuando trabajen dos técnicos y deténgase si aumenta anormalmente la resistencia.
¿Se publican carga máxima o radio mínimo?
No. Esos valores no se muestran hasta contar con documentación final trazable y aprobada para el SKU comercial.
¿Cómo debe almacenarse?
Limpio, seco, recogido en su carrete y protegido de golpes, químicos y condiciones que puedan dañar la guía o los accesorios.
¿Qué certificaciones y documentos aparecen en la página?
RoHS, REACH SVHC, CE DoC, CNAS e ISO 9001, conforme a la configuración documental estándar definida para la línea KONGIA.
