Instalación y mantenimiento CCTV IP
Búsqueda automática, activación por lotes, configuración, imagen en directo y registro.
Accesorios para CCTV · Probadores para CCTV

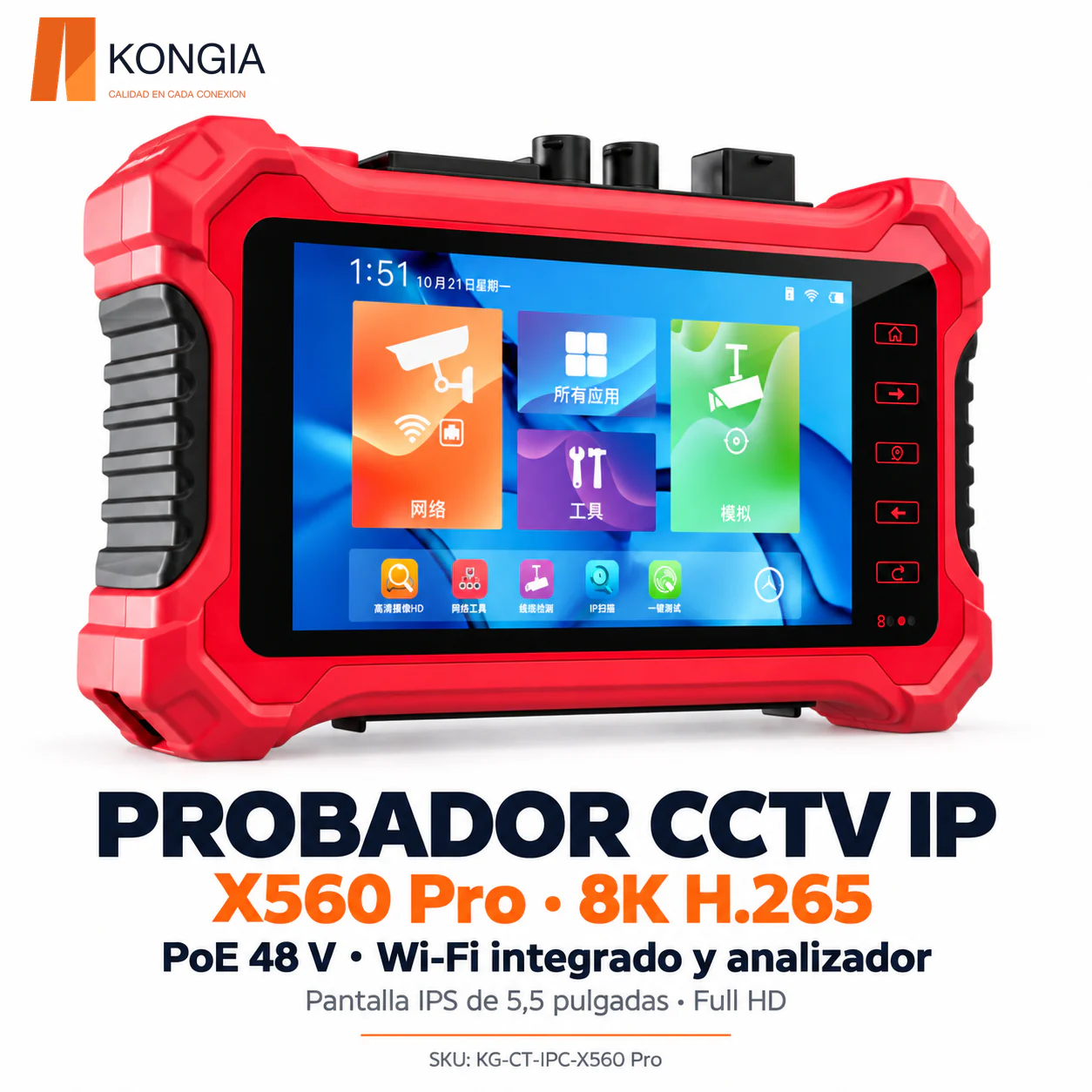

Probador CCTV IP X560 Pro de 5,5 pulgadas · 8K H265 main stream testing, POE power supply, Built-in Wi-Fi module and analyzer
✓ RoHS✓ ISO 9001✓ REACH✓ CE Compliant
Descripción del productoEl KONGIA KG-CT-IPC-X560 Pro concentra pruebas de cámaras IP, video coaxial HD, alimentación y cableado de red en un equipo portátil rojo con protecciones negras. La plataforma IPC X560 se anuncia con más de 60 funciones, incluyendo opciones según configuración.
Descripción del producto Ver descripción completaOcultar descripción
El KONGIA KG-CT-IPC-X560 Pro concentra pruebas de cámaras IP, video coaxial HD, alimentación y cableado de red en un equipo portátil rojo con protecciones negras. La plataforma IPC X560 se anuncia con más de 60 funciones, incluyendo opciones según configuración.
La decodificación por hardware admite H.265+/H.265/H.264: hasta 8K a24fps en H.265 y hasta6K a30fps en H.264. La pantalla de5,5pulgadas es Full HD (1920×1080). El módulo Wi-Fi integrado incorpora análisis de señal y de canales.
Smart IPC reúne alimentación, búsqueda de IP, video, datos de enlace y configuración. Fast ONVIF y las herramientas Hikvision/Dahua permiten activación y cambios por lotes, reproducción, ajustes de cámara e informes, con equipos compatibles y credenciales autorizadas.
INTERFACE — Interfaces y funciones OPM / Optical Power Meter: Medidor de potencia óptica; ambos nombres del apartado Interface designan la misma función. Opcional: 850/1300/1310/1490/1550/1625 nm, −70 a +10 dBm. RS485 Interface: Bus RS485 para control PTZ; más de 30 protocolos indicados. Power Switch / LED Light: Interruptor de encendido y luz LED para trabajo de campo. Analog Input: Entrada de video analógico BNC CVBS, compatible con PAL/NTSC. VFL Red Light Source: Fuente de luz roja visible para localizar roturas, grietas y curvaturas en fibra; módulo opcional. 3.5mm Audio: Entrada de audio de 3,5 mm, prueba de sonido y grabación de un canal. PoE Power / Ethernet Port: RJ45 Ethernet 10/100/1000 Mbps autoadaptativo con salida PoE estándar de 48 V, hasta 25 W. DC12V/3A Output: Salida de alimentación DC 12 V, corriente máxima 3 A, para alimentar temporalmente una cámara. Type-C Charging Port: Puerto USB-C de carga inteligente; entrada 5 V / 2 A. USB: Salida USB 5 V / 2 A; alimentación de dispositivos y función de batería externa. Wiring Test Interface: Puerto para mapa de hilos: secuencia de pares, estado del crimpado RJ45 y cable apantallado. micro SD Card Slot: Ranura microSD para almacenamiento de archivos de prueba. OTDR: Interfaz/módulo de reflectometría óptica mostrado en la plataforma del fabricante. Sin OTDR en esta configuración KONGIA; el proveedor no publica aquí alcance ni especificación OTDR. HDMI IN: Entrada HDMI de hasta 4K, mostrada en la imagen de interfaces y marcada opcional por el fabricante; incluida en la configuración KONGIA previamente definida.
CONFIGURACIÓN Y OPCIONES Esta configuración KONGIA conserva CVI/TVI/AHD8MP, HDMI IN4K y TDR de cobre. No incluye OTDR. El sitio muestra la plataforma con módulos ópticos y marca diversas funciones como opcionales; se enumeran en las especificaciones para cubrir la información completa sin atribuirlas automáticamente a la unidad suministrada.
DATOS DEL FABRICANTE El plano adjunto confirma183×110×40mm. La página contiene dos bloques diferentes de batería, autonomía y dimensiones; las especificaciones recogen ambos y distinguen el equipo mostrado. Confirme batería y accesorios en la cotización.
Escenarios de uso recomendados
Diagnóstico de red y cobre
TDR, mapa RJ45, ping, exploración de enlaces y análisisWi-Fi.
Alimentación en campo
Prueba de cámaras mediante PoE48V/25W, DC12V/3A o USB5V/2A según compatibilidad.
Pruebas de video
CVBS, CVI/TVI/AHD8MP y HDMI IN4K.
Diagnóstico de NVR
Cámara IP virtual para comprobar grabadores y enlaces.
Beneficios clave
- 8K H.265: Prueba de flujo principal H.265 hasta 8K a 24 fps
- pantalla IPS Full HD de 5,5 pulgadas.
- PoE y salidas de alimentación: PoE48V/25W, DC12V/3A y USB5V/2A para trabajo de campo.
- Wi-Fi y analizador integrados: 2,4GHz, enlace hasta150Mbps, intensidad de señal y análisis de canales.
- Smart IPC y Fast ONVIF: Búsqueda IP en todos los segmentos, vista en directo, configuración e informes.
- Herramientas Hikvision y Dahua: Activación y cambios de IP por lotes
- ajuste de cámara y credenciales con autorización.
- Pruebas de cableado y NVR: TDR de pares, mapa RJ45, herramientas de red y cámara IP virtual.

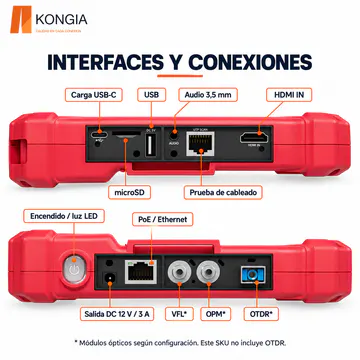

- Interfaces de campo: RS485, BNC, audio3,5mm, Ethernet/PoE, DC12V/3A, USB-C, USB, UTP y microSD.
- Video y módulos configurables: CVI/TVI/AHD8MP y HDMI IN4K incluidos en esta configuración. Funciones ópticas y otras opciones detalladas por separado.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-CT-IPC-X560 Pro
Interface — OPM / Optical Power MeterMedidor de potencia óptica
ambos nombres del apartado Interface designan la misma función. Opcional850/1300/1310/1490/1550/1625 nm, −70 a +10 dBm.
Interface — RS485 InterfaceBus RS485 para control PTZ; más de 30 protocolos indicados.
Interface — Power Switch / LED LightInterruptor de encendido y luz LED para trabajo de campo.
Interface — Analog InputEntrada de video analógico BNC CVBS, compatible con PAL/NTSC.
Interface — VFL Red Light SourceFuente de luz roja visible para localizar roturas, grietas y curvaturas en fibra; módulo opcional.
Interface — 3.5mm AudioEntrada de audio de 3,5 mm, prueba de sonido y grabación de un canal.
Interface — PoE Power / Ethernet PortRJ45 Ethernet 10/100/1000 Mbps autoadaptativo con salida PoE estándar de 48 V, hasta 25 W.
Interface — DC12V/3A OutputSalida de alimentación DC 12 V, corriente máxima 3 A, para alimentar temporalmente una cámara.
Interface — Type-C Charging PortPuerto USB-C de carga inteligente; entrada 5 V / 2 A.
Interface — USBSalida USB 5 V / 2 A; alimentación de dispositivos y función de batería externa.
Interface — Wiring Test InterfacePuerto para mapa de hilos: secuencia de pares, estado del crimpado RJ45 y cable apantallado.
Interface — micro SD Card SlotRanura microSD para almacenamiento de archivos de prueba.
Interface — OTDRInterfaz/módulo de reflectometría óptica mostrado en la plataforma del fabricante. Sin OTDR en esta configuración KONGIA; el proveedor no publica aquí alcance ni especificación OTDR.
Interface — HDMI INEntrada HDMI de hasta 4K, mostrada en la imagen de interfaces y marcada opcional por el fabricante; incluida en la configuración KONGIA previamente definida.
Modelo KONGIAKG-CT-IPC-X560 Pro
Plataforma de referenciaIPC X560 de YEEARM / Guangzhou Yian Electronics
Origen declaradoGuangzhou, Guangdong, China; fábrica propia del proveedor
MOQ de referencia del fabricante1 unidad
Configuración KONGIACCTV IP y coaxial CVI/TVI/AHD, HDMI IN y TDR de cobre; sin OTDR. SDI opcional según la configuración KONGIA previa.
PantallaTáctil capacitiva IPS de 5,5 pulgadas; 1920 × 1080 píxeles (Full HD)
Decodificación de videoDecodificación por hardware H.265+, H.265 y H.264
Flujo principal H.265Hasta 8K a 24 fps
Flujo principal H.264Hasta 6K a 30 fps
Referencia de megapíxelesEl fabricante también menciona cámaras de 12 MP. No equivale a una resolución 8K: la compatibilidad se determina por códec, perfil y flujo.
VisualizaciónEl flujo de cámara se adapta a la pantalla física Full HD; la pantalla no es 8K.
Puerto de redRJ45 Ethernet 10/100/1000 Mbps, negociación automática
Módulo Wi-FiIntegrado, banda 2,4 GHz, velocidad de enlace máxima indicada 150 Mbps; recepción de imagen de cámaras IP inalámbricas
Analizador Wi-FiInformación de redes, intensidad de señal, ocupación de canales y valoración de canales

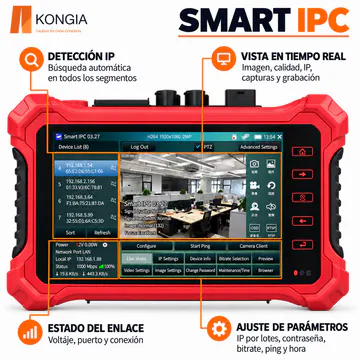

Smart IPCCombina alimentación DC12V/PoE48V y detección de potencia, información de red, búsqueda IP, imagen en directo, configuración IP y modificación OSD

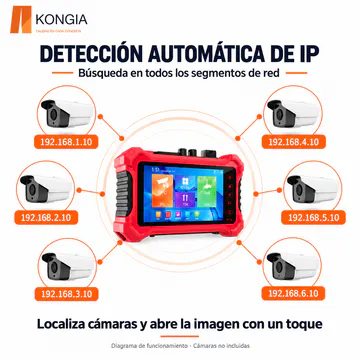

Detección de IPEscaneo automático de todos los segmentos de red y localización de cámaras; apertura de imagen con un toque
ONVIF y protocolos privadosONVIF con PTZ; compatibilidad declarada con ACTi, Dahua, Hikvision, Uniview, Tiandy y otros fabricantes. Personalización de protocolo disponible con el proveedor.
Fast ONVIFAcceso y reproducción automática con credenciales válidas, modificación de IP, nombre de canal y parámetros, generación de informe de prueba
Herramienta HikvisionActivación con un toque, prueba de imagen, modificación de usuario, contraseña, formato de codificación, IP y nombre de canal; activación por lotes, cambios de video/IP por lotes y restauración de fábrica
Herramienta DahuaActivación por lotes, prueba de imagen y modificación de usuario, contraseña, IP y nombre de canal
Integraciones de la configuración KONGIAHikvision SADP y Dahua ConfigTool; operaciones según firmware, compatibilidad y permisos
Control de imagenZoom de video CVBS; zoom y desplazamiento de imagen IP
Registro y reproducciónCapturas de pantalla, grabación de video, navegación de imágenes y reproducción de grabaciones
Estado y ajustes Smart IPCVoltaje de alimentación, estado de enlace, información de calidad/IP/puerto, cambios de IP y contraseña por lotes, bitrate, ping, hora y acceso por navegador
TDR de cable de redEstado de pares, longitud, atenuación, reflectividad, impedancia y diferencia de retardos
Prueba de secuencia RJ45Mapa de pares y secuencia de hilos, estado de crimpado; admite cable de red apantallado
PoE / PSEAlimentación PoE de 48 V hasta 25 W y detección de alimentación/enlace. La fila PoE/PSE del sitio repite la prueba de secuencia; no se publica un rango adicional de medición.
Salida DC12 V / 3 A máximo para alimentación temporal de cámara
Salida USB5 V / 2 A; uso como batería externa para dispositivos
Menú rápidoManual de usuario, video analógico, centro de actualización, gestor de archivos, captura, luz LED y ajustes de brillo/volumen
AudioUna entrada de audio de 3,5 mm, comprobación y grabación
Cámara IP virtualSimulación de señal de cámara IP para diagnóstico y puesta a punto de NVR
Herramientas de redEscaneo de direcciones IP, ping, exploración de enlaces y parpadeo de puerto para localizar cámaras y otros dispositivos
Control PTZBus RS485; más de 30 protocolos indicados
Video CVBSEntrada BNC PAL/NTSC; vista de imagen y zoom
Video coaxial AHD/CVI/TVIAUTO HD con reconocimiento automático, imagen de cámaras de hasta 8 MP, control de vista/PTZ y acceso a menú. Marcado opcional en la web; incluido en esta configuración KONGIA.
HDMI INUna entrada HDMI con resolución de hasta 4K. Marcada opcional en la web; incluida en esta configuración KONGIA.
Rastreo de cables (opcional)Rastreo y prueba de secuencia mediante multiplexación; tras localizar el cable con la sonda, conectarlo al puerto UTP para identificar conexión directa, cruzada u otros estados
Detección de cable energizado (opcional)Rango publicado AC 12–1000 V, 50/60 Hz; alarma acústica y visual. El proveedor declara CAT III 1000 V / CAT IV 600 V y CE para esta opción; no constituyen certificación verificada de este SKU.
OPM / Optical Power Meter (opcional)Longitudes de onda 850, 1300, 1310, 1490, 1550 y 1625 nm; rango de potencia −70 a +10 dBm
VFL (opcional)Luz roja visible para localizar rotura, grieta, curvatura y otras anomalías de fibra
TDR de punto de rotura (opcional)Localización de circuito abierto en BNC, cable de red o teléfono; alcance máximo declarado 3 km. No admite detección de longitud de cortocircuito. Diferente del TDR de pares integrado.
OTDR de fibraPlataforma mostrada con interfaz OTDR; no incluido en este SKU. No confundir con TDR de cobre.
Carga externaUSB Type-C, carga inteligente 5 V / 2 A
Batería publicada — bloque APolímero de litio 7,4 V / 3200 mAh; carga aproximada 4 h; hasta 7 h de uso normal
Batería publicada — bloque BLitio 7,4 V / 2600 mAh; carga aproximada 3 h; hasta 5 h de uso normal
Nota sobre batería y autonomíaLa misma página publica las dos configuraciones anteriores; capacidad y autonomía de la unidad suministrada deben indicarse en la cotización. No se presenta una de ellas como confirmada.
Idiomas y manejoPantalla táctil capacitiva; más de 10 idiomas, incluidos inglés, español, coreano, japonés, ruso y polaco
Reposo automáticoDesactivado o ajuste de 5–30 minutos
Temperatura de operación−10 °C a +50 °C
Humedad de operación30 %–90 %

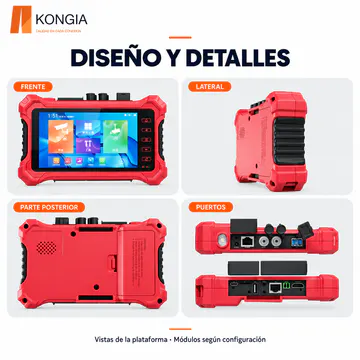

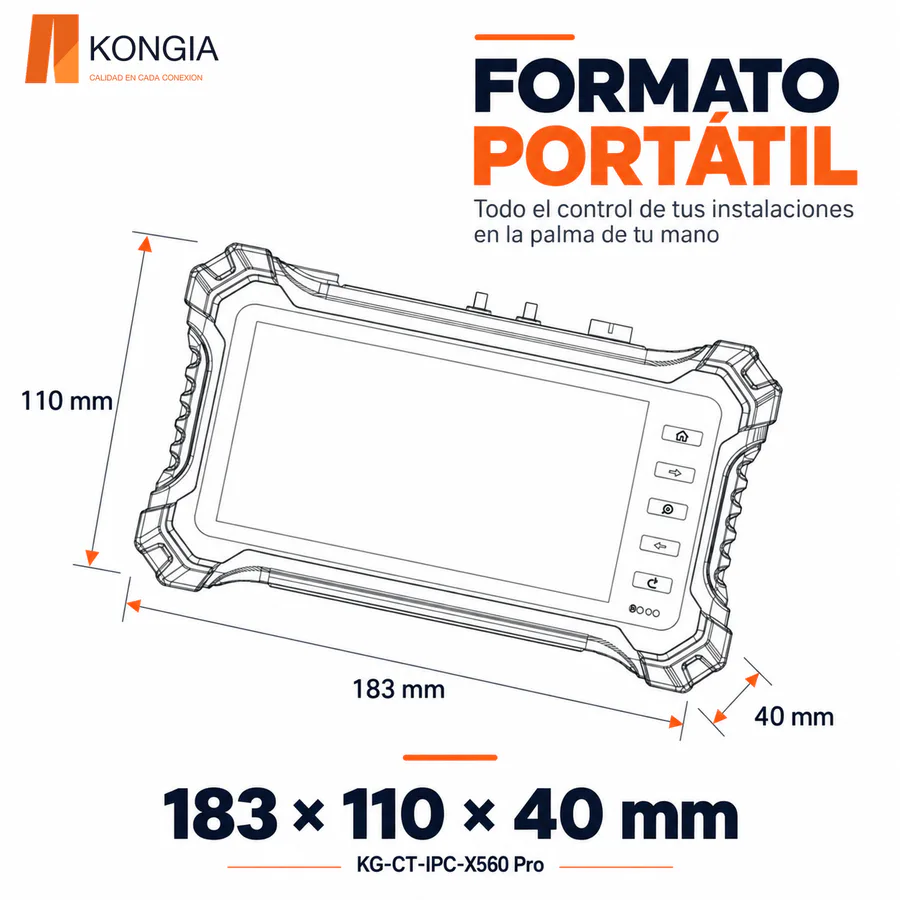

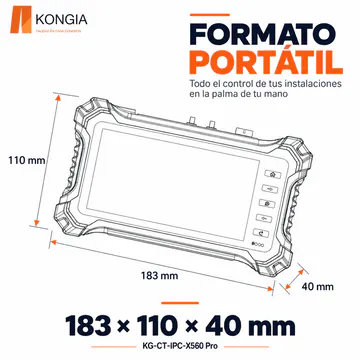

Dimensiones del equipo mostrado183 × 110 × 40 mm; coinciden con el plano adjunto y el bloque final de la web
Peso de referencia del equipo mostradoAprox. 0,42 kg según el bloque final del proveedor; confirmar configuración de entrega
Otros datos dimensionales de la webUn bloque anterior indica 155 × 90 × 32 mm / 0,30 kg; no corresponde al plano adjunto y no se usa como dimensión de este SKU.
ColorRojo con protecciones laterales negras
Garantía KONGIA3 años
SuministroEquipo portátil; cargador, cables, estuche y módulos/accesorios según cotización. Las cámaras de las ilustraciones no se incluyen.
Presentación y EmpaqueEquipo portátil KG-CT-IPC-X560 Pro. Cargador, cables, estuche, batería y accesorios según configuración de entrega. Sin OTDR; SDI opcional. Las fotografías muestran la plataforma y pueden incluir módulos ópticos opcionales. Cámaras externas no incluidas.
Certificaciones y CumplimientoRoHS · ISO 9001 · REACH · CE Compliant
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Qué significa 8K en este probador?
Se refiere al flujo principal de cámara: H.265 hasta8K a24fps. La pantalla física es1920×1080. El sitio también cita12MP sin aclarar el perfil; se conservan ambas referencias sin considerarlas equivalentes.
¿Qué incluye el apartado Interface?
OPM/Optical Power Meter, RS485, encendido/luzLED, entrada analógica, VFL, audio3,5mm, PoE/Ethernet, DC12V/3A, USB-C, USB, prueba de cableado, microSD y OTDR. La fotografía añade HDMI IN. OPM aparece dos veces en inglés, pero es la misma función.
¿Incluye OTDR, OPM y VFL?
El equipo KONGIA mantiene la configuración sinOTDR. OPM yVFL son módulos opcionales de la plataforma y no se declaran suministrados de serie. Su presencia física en fotografías de la plataforma no confirma su inclusión.
¿HDMI y video coaxial están incluidos?
Sí. Aunque el fabricante los marca opcionales, la configuración KONGIA previamente definida incluye HDMI IN hasta4K yCVI/TVI/AHD hasta8MP. SDI permanece opcional; esta página no aporta especificaciónSDI.
¿Qué batería y autonomía tiene?
El sitio indica7,4V/3200mAh, carga4h y autonomía hasta7h en un bloque; en otro indica7,4V/2600mAh, carga3h y hasta5h. La unidad suministrada debe especificarse en la cotización.
¿Cuáles son sus dimensiones?
183×110×40mm según el plano adjunto y la tabla final; peso orientativo0,42kg. La otra tabla publica155×90×32mm/0,30kg, que no corresponde al plano mostrado.
¿Cuál es la diferencia entre los modos TDR?
El TDR de red integrado revisa pares y parámetros eléctricos. La opción de localización de punto abierto llega hasta3km en BNC/red/teléfono y no mide longitud de cortocircuito. OTDR corresponde a fibra óptica y no está incluido.
¿Qué funciones son opcionales en la web?
Rastreo de cables, detección de cable energizado, AHD/CVI/TVI, HDMI IN, OPM, VFL y TDR de punto abierto. KONGIA incluye explícitamente HDMI IN y AHD/CVI/TVI en esteSKU; las restantes requieren confirmar suministro.
¿Qué incluye el kit y qué garantía tiene?
Equipo portátil con garantía KONGIA de3años. La cotización determina cargador, cables, estuche y módulos/accesorios. Cámaras y equipos externos de las ilustraciones no incluidos.
