Cuartos de telecomunicaciones
Organiza 24 enlaces entre cableado horizontal y equipos activos, con identificación visible para movimientos y mantenimiento.
Racks y Energía · Paneles de parcheo

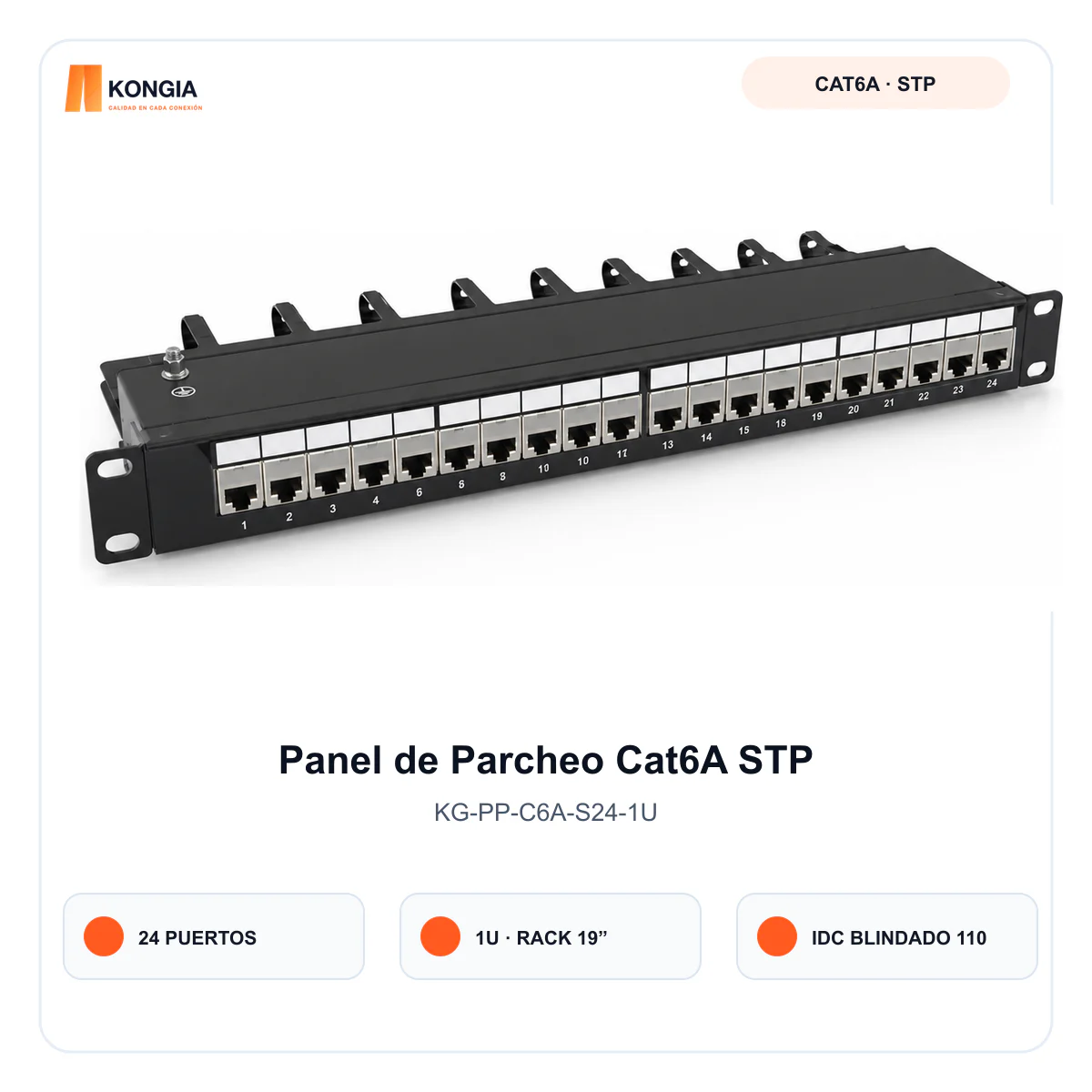

Panel de Parcheo Cat6A STP Blindado de 24 Puertos, 1U
Descripción del productoEl Panel de Parcheo Cat6A STP Blindado de 24 Puertos, 1U KONGIA concentra 24 enlaces en un frente numerado y fácil de documentar. La combinación de puertos Cat6A STP, terminación IDC blindado 110 / Krone y montaje en rack de 19 pulgadas proporciona una base ordenada para la…
Descripción del producto Ver descripción completaOcultar descripción
El Panel de Parcheo Cat6A STP Blindado de 24 Puertos, 1U KONGIA concentra 24 enlaces en un frente numerado y fácil de documentar. La combinación de puertos Cat6A STP, terminación IDC blindado 110 / Krone y montaje en rack de 19 pulgadas proporciona una base ordenada para la distribución horizontal del cableado.
El formato 1U utiliza orejas laterales para montantes estándar y deja visibles las zonas de etiquetado, facilitando cambios, altas, bajas y trazabilidad. La gestión posterior ayuda a mantener el radio de curvatura y a reducir esfuerzos sobre las terminaciones durante operación y mantenimiento. El chasis y los alojamientos blindados están planteados para mantener la continuidad del apantallamiento. El desempeño del sistema depende también del cable, conectores, patch cords, puesta a tierra, instalación y certificación del canal completo.
Está orientado a infraestructura empresarial, centros de datos y enlaces blindados de alta especificación con puesta a tierra correctamente diseñada. Antes de liberar producción, deben validarse contra la muestra KONGIA final el calibre admisible, ciclos IDC, rango de temperatura, material, espesor, accesorios, dimensiones, pruebas y documentación de conformidad. No se publican certificaciones ni prestaciones de laboratorio sin un informe trazable al modelo comercial.
Escenarios de uso recomendados
Racks empresariales
Integra el panel 1U con switches, organizadores y patch cords en gabinetes estándar de 19 pulgadas.
CCTV IP y seguridad electrónica
Centraliza cámaras, controladores y dispositivos IP, ayudando a documentar cada enlace y reducir conexiones improvisadas.
Edificios y oficinas
Facilita una topología estructurada para puestos de trabajo, telefonía IP, puntos de acceso y servicios de red.
Entornos con interferencia electromagnética
Contribuye a la continuidad del blindaje cuando todo el canal y la puesta a tierra están correctamente diseñados.
Beneficios clave
- 24 puertos Cat6A STP
- Formato 1U para racks y gabinetes estándar de 19 pulgadas

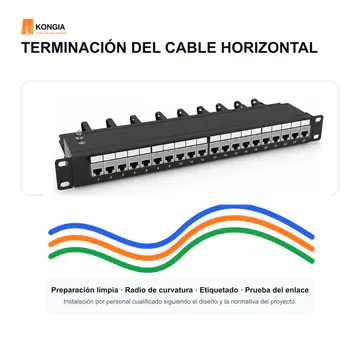

- Terminación posterior IDC blindado 110 / Krone
- Áreas frontales para identificación y administración ordenada de enlaces
- Chasis metálico negro para una instalación profesional y estable
- Gestión posterior de cableado para orden y alivio de tensión
- Referencia visual T568A/T568B para un proceso de terminación consistente
- Punto de puesta a tierra para integrar la continuidad del sistema blindado
- Orejas laterales integradas para fijación directa en montantes de 19 pulgadas
- Diseñado para identificación, prueba, mantenimiento y documentación del enlace
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-PP-C6A-S24-1U
Tipo de productoPanel de parcheo de terminación fija
CategoríaCat6A
BlindajeSTP
Puertos24
Altura de rack1U
Formato de montajeRack o gabinete estándar de 19 pulgadas
Perfil frontalPlano
TerminaciónIDC blindado 110 / Krone
Esquema de cableadoReferencia T568A / T568B
IdentificaciónNumeración frontal y campos para etiquetas
Gestión posteriorBarra / soportes de organización según configuración final
Material del chasisAcero al carbono; grado y espesor pendientes de ficha KONGIA final
AcabadoNegro; proceso y espesor de recubrimiento pendientes de confirmación
Puesta a tierraPunto de tierra integrado; conectar conforme al diseño del sistema
Calibre compatibleObjetivo de referencia 22–26 AWG; confirmar con muestra KONGIA
Vida del IDCObjetivo de referencia: 200 ciclos; pendiente de validación KONGIA
Rango de operaciónObjetivo de referencia: 0 a 70 °C; pendiente de validación KONGIA
Rango de almacenamientoObjetivo de referencia: -40 a 85 °C; pendiente de validación KONGIA
Compatibilidad de sistemaCat6A STP; el canal completo debe usar componentes compatibles
Unidad de venta1 pieza
Contenido previstoPanel de parcheo, accesorios de montaje y etiquetado según configuración aprobada
CertificacionesNo declaradas hasta disponer de documentación oficial trazable al SKU y lote
Estado de validaciónDatos dimensionales, mecánicos y de desempeño sujetos a aprobación de muestra final KONGIA
Presentación y EmpaqueEmpaque individual con identificación del SKU. Contenido previsto: panel de parcheo y accesorios de montaje/etiquetado según la configuración final aprobada. Dimensiones, peso, cantidad de tornillos, bridas y etiquetas pendientes de ficha de empaque KONGIA.
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Para qué sirve el KG-PP-C6A-S24-1U?
Sirve como punto central de terminación y administración de 24 enlaces en un rack de 19 pulgadas, manteniendo identificados el cableado horizontal y las conexiones hacia el switch.
¿Cuánto espacio ocupa en el rack?
Ocupa 1U en un rack o gabinete estándar de 19 pulgadas.
¿Incluye jacks o conectores?
Los puertos forman parte del panel de terminación fija. El contenido exacto de accesorios debe confirmarse en la ficha de empaque aprobada.
¿Qué esquema de cableado utiliza?
Incluye referencia para T568A y T568B. Debe utilizarse el mismo esquema en ambos extremos del enlace.
¿Qué calibre de conductor admite?
El objetivo de diseño de referencia es 22–26 AWG, pero debe confirmarse contra la muestra y ficha KONGIA final antes de especificarlo en obra.
¿Es compatible con cualquier rack?
Es compatible con montantes estándar de 19 pulgadas. Verifique altura disponible, profundidad, tornillería, espacio para cableado y radio de curvatura.
¿El modelo STP necesita puesta a tierra?
Sí. La continuidad del blindaje requiere un diseño completo con componentes STP compatibles y una puesta a tierra ejecutada conforme a la normativa local.
¿Qué herramientas se requieren?
Se requiere una herramienta de impacto compatible con IDC 110/Krone, pelador apropiado, etiquetadora y equipo de prueba del enlace.
¿El panel por sí solo garantiza el desempeño de la categoría?
No. El desempeño corresponde al canal o enlace completo y depende de todos los componentes, la instalación, la puesta a tierra cuando aplica y la prueba final.
¿Cuenta con certificaciones publicadas?
No se declara ninguna certificación hasta disponer de documentos oficiales verificables y trazables al SKU y lote comercial.
