Redes PON / FTTH
Comprobación de niveles ópticos durante la instalación y el mantenimiento.
Fibra Óptica · Equipos de Prueba y Empalme

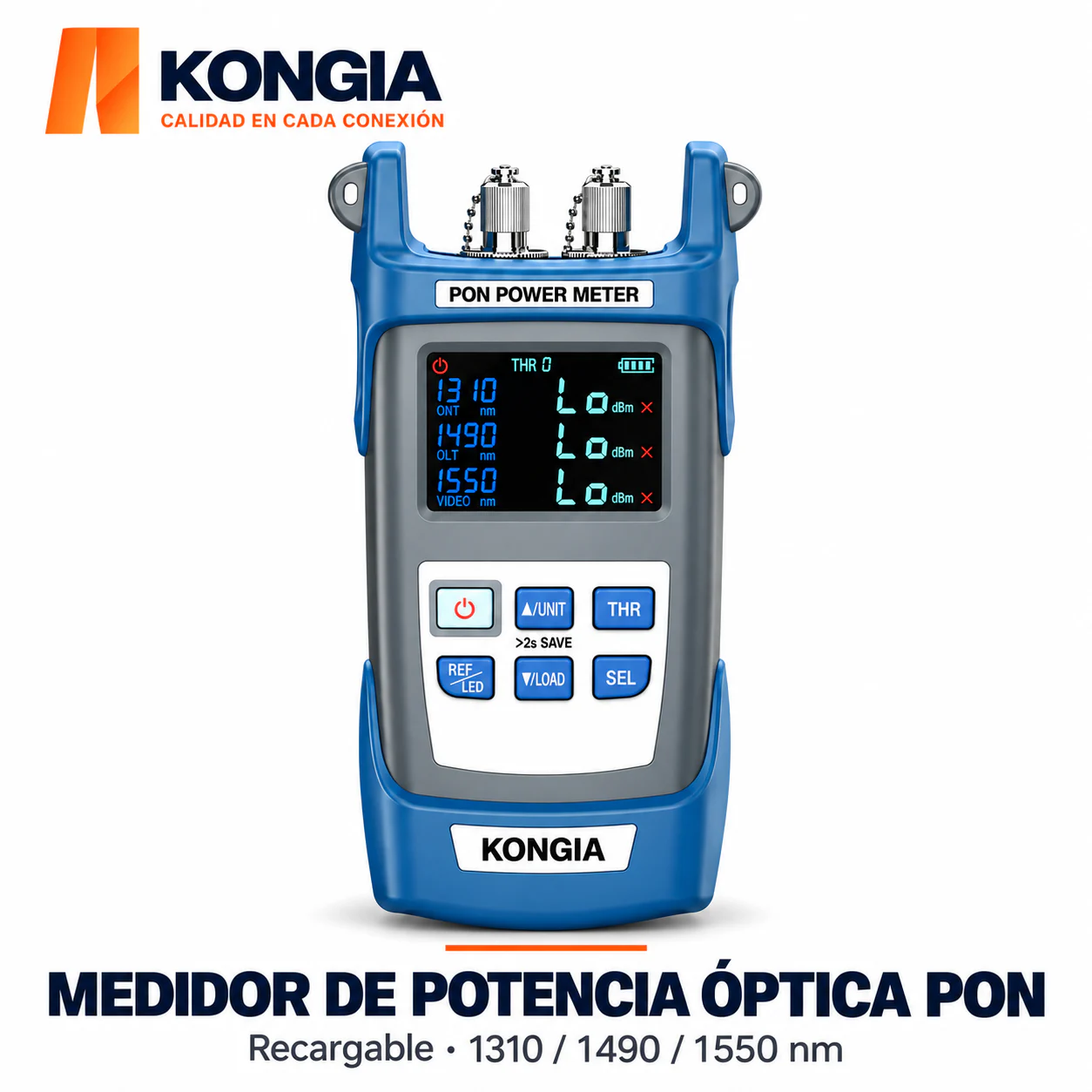

Medidor de Potencia Óptica PON · Recargable · 1310/1490/1550 nm
Descripción del productoMedidor de potencia óptica PON KONGIA, versión recargable, para comprobación en línea de redes FTTH. Mide simultáneamente los canales de 1310, 1490 y 1550 nm mediante dos puertos de paso entre OLT y ONT.
Versión y alimentación
VersiónRecargable
Descripción del producto Ver descripción completaOcultar descripción
Medidor de potencia óptica PON KONGIA, versión recargable, para comprobación en línea de redes FTTH. Mide simultáneamente los canales de 1310, 1490 y 1550 nm mediante dos puertos de paso entre OLT y ONT.
Ofrece evaluación por umbrales, almacenamiento de resultados, iluminación LED y funda de goma protectora. Elija la versión de alimentación desde el selector del producto.
La conexión de referencia es FC/UPC con adaptadores intercambiables. Para enlaces UPC/APC, utilice accesorios compatibles con el pulido de cada extremo.
Las imágenes muestran el diseño de referencia de la serie PON; la versión seleccionada dispone de alimentación recargable.
Escenarios de uso recomendados

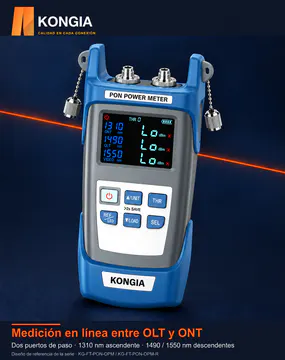

Medición en línea
Interconexión de dos puertos entre OLT y ONT.
Evaluación por umbrales
Comparación de los tres canales con los límites configurados.
Trabajo de campo
Consulta y registro de medidas con pantalla a color y LED auxiliar.
Beneficios clave

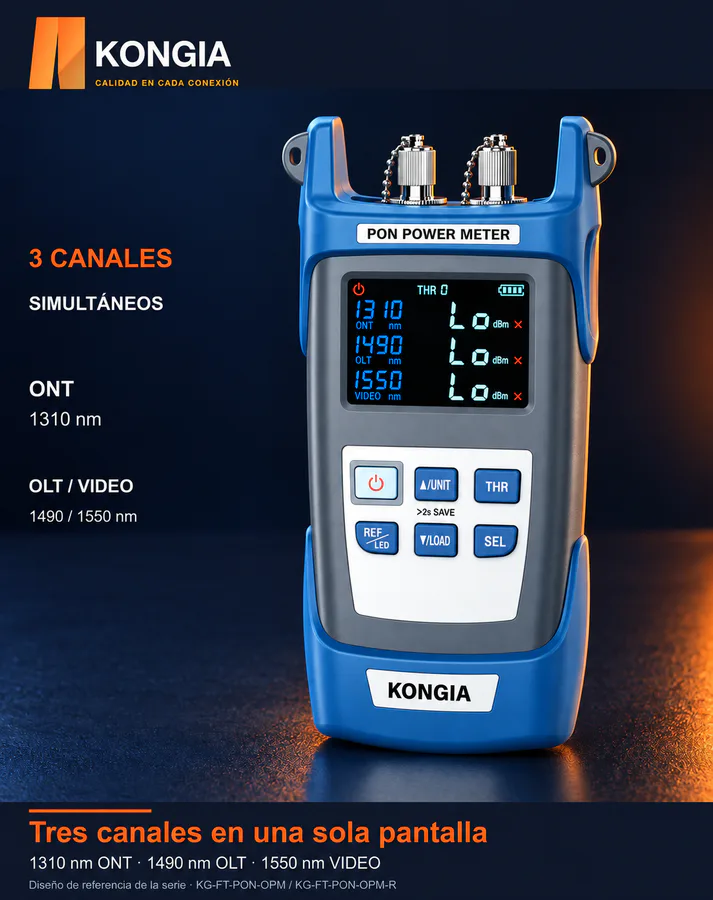

- Lectura simultánea de 1310, 1490 y 1550 nm en redes PON compatibles.
- Dos puertos de paso para comprobar niveles ópticos entre OLT y ONT.
- Incertidumbre de medida ≤0,5 dB e inserción ≤0,5 dB según la ficha de referencia.
- 10 grupos de umbrales y memoria para 10 registros.
- Pantalla LCD a color e iluminación LED auxiliar activada con REF/LED.

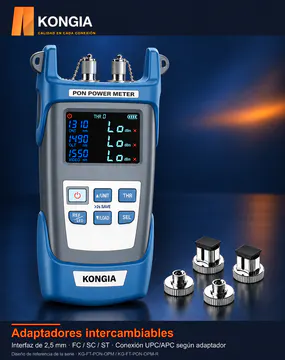

- Adaptadores FC/SC intercambiables e interfaz de 2,5 mm compatible con ST.

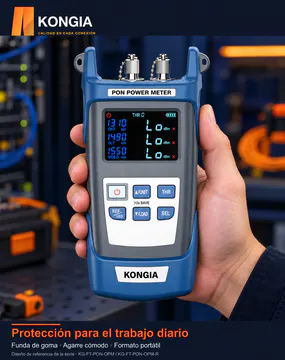

- Carcasa con funda de goma protectora.
- Versión recargable.
- Garantía KONGIA de 2 años.
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FT-PON-OPM-R
VersiónRecargable
MarcaKONGIA
SKUKG-FT-PON-OPM-R
TipoMedidor de potencia óptica PON / Fiber Optic Tester
Modo de medidaMedición simultánea de tres canales; conexión de paso de dos puertos
Canal ascendente ONT1310 ± 50 nm
Canal descendente OLT1490 ± 15 nm
Canal descendente VIDEO1550 ± 10 nm
Rango a 1310 nm-35 a +10 dBm
Rango a 1490 nm-40 a +12 dBm
Rango a 1550 nm-40 a +25 dBm
Incertidumbre de medida≤0,5 dB
Pérdida de inserción≤0,5 dB
Aislamiento entre canales>40 dB
DetectorInGaAs
Resolución de pantalla0,1 dB
Tipo de fibraMonomodo 9/125 µm
Conexión ópticaFC/UPC; adaptadores SC/ST intercambiables; interfaz universal de 2,5 mm
Conexiones UPC/APCUtilizar adaptadores o latiguillos de transición compatibles con el pulido de cada extremo
PantallaLCD a color con lectura de tres canales
Umbrales10 grupos configurables
Memoria10 registros de medida

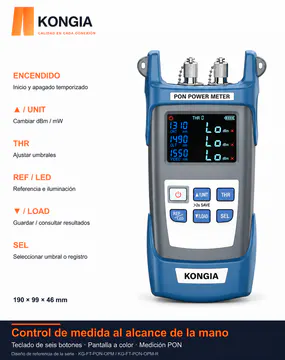

FuncionesReferencia, cambio dBm/mW, guardar/cargar resultados, selección de umbrales, LED y apagado temporizado
AlimentaciónBatería recargable
Protección exteriorFunda de goma protectora
Temperatura de operación-10 a +50 °C
Temperatura de almacenamiento-40 a +70 °C
Humedad relativa0-90 %, sin condensación
Garantía2 años

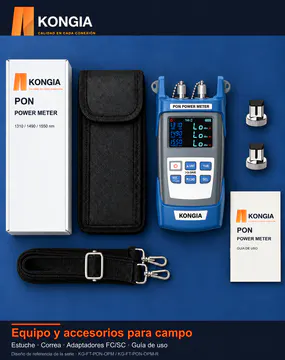

Presentación y Empaque1 medidor KONGIA KG-FT-PON-OPM-R, adaptadores FC/SC, estuche protector, correa, guía de uso y caja. Accesorios de carga según configuración suministrada.
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿Qué diferencia hay entre las dos versiones?
La versión estándar KG-FT-PON-OPM utiliza 3 pilas AA. La versión KG-FT-PON-OPM-R dispone de alimentación recargable.
¿Qué longitudes de onda mide?
1310 nm en el canal ascendente ONT y 1490/1550 nm en los canales descendentes OLT/VIDEO, de forma simultánea.
¿Cómo se conecta para una prueba en línea?
Se intercala el medidor entre OLT y ONT mediante sus dos puertos, respetando las etiquetas de conexión y la configuración del enlace.
¿Cómo se utiliza con UPC o APC?
La ficha de referencia especifica FC/UPC. Para un enlace APC se emplean adaptadores o latiguillos de transición adecuados al pulido de cada extremo; no se acoplan directamente superficies APC y UPC.
¿Cuál es la pérdida de inserción?
El valor especificado en la tabla técnica es ≤0,5 dB.
¿Incluye pilas?
La versión estándar utiliza 3 pilas AA, no incluidas. La versión recargable incorpora alimentación recargable.

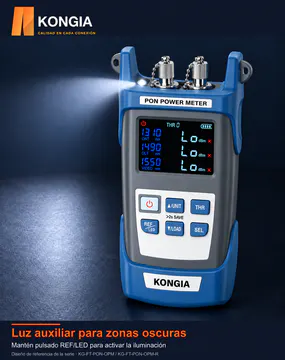

¿Cómo se activa la iluminación LED?
Mantenga pulsado REF/LED para activar la luz auxiliar.
¿Qué garantía ofrece?
Garantía KONGIA de 2 años.
