Racks de comunicaciones
Terminación y distribución de enlaces de fibra en instalaciones interiores.
Fibra Óptica · Cajas de fibra óptica
ODF de Rack Extraíble de 24 Puertos, 24 / 48 Fibras, Monomodo, Kit Completo
Descripción del productoDistribuidor óptico ODF negro para rack de 19 pulgadas, con bandeja extraíble y 24 puertos. SC, FC y ST incluyen 24 adaptadores simplex y 24 pigtails monomodo para 24 fibras; LC incluye 24 adaptadores dúplex y 48 pigtails monomodo para 48 fibras.
Seleccione el kit monomodo
Conector: SC · 24 fibras · SMAdaptadores y pigtails monomodo incluidos
Descripción del producto Ver descripción completaOcultar descripción
Distribuidor óptico ODF negro para rack de 19 pulgadas, con bandeja extraíble y 24 puertos. SC, FC y ST incluyen 24 adaptadores simplex y 24 pigtails monomodo para 24 fibras; LC incluye 24 adaptadores dúplex y 48 pigtails monomodo para 48 fibras.
La bandeja extraíble facilita el acceso a las fibras y a los empalmes durante el montaje y el mantenimiento. La capacidad depende del conector seleccionado: SC, FC y ST ofrecen 24 fibras; LC dúplex ofrece 48 fibras.

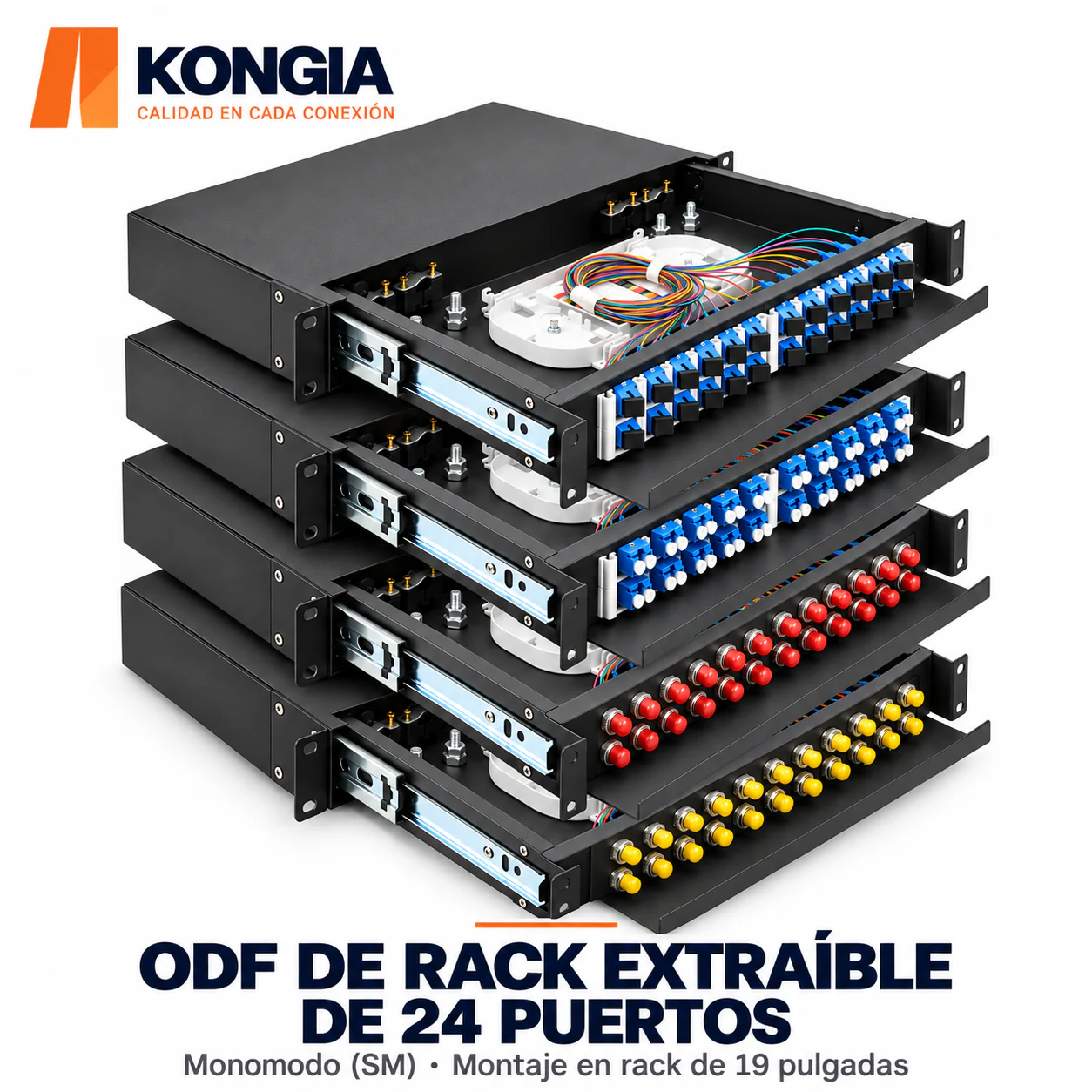

El cable óptico de entrada se prepara y fusiona con los pigtails durante la instalación. El pulido de los conectores y la longitud de los pigtails deben confirmarse en la cotización. La imagen de la serie reúne las cuatro configuraciones. Seleccione el conector para ver la imagen correspondiente.
Dimensiones del producto: 435 × 255 × 46 mm (medición manual, puede haber pequeñas variaciones). Espesor de la chapa: 1.3 ± 0.1 mm. Peso del producto: 3.45 kg.
Todas las opciones son monomodo (SM). Se suministra un kit de la configuración seleccionada.
Escenarios de uso recomendados
Redes de edificios
Organización de conexiones ópticas entre áreas y distribuidores.
Mantenimiento
Acceso a empalmes y pigtails mediante la bandeja extraíble.
Interconexión de equipos ópticos
Organizar el parcheo entre las fibras terminadas y los transceptores de los switches, identificando cada puerto para facilitar cambios de servicio.
Beneficios clave
- Bandeja extraíble para facilitar el acceso a empalmes
- Montaje en rack de 19 pulgadas
- 24 puertos · Monomodo (SM) · Chapa de 1.3 ± 0.1 mm
- SC / FC / ST: 24 adaptadores simplex + 24 pigtails · 24 fibras
- LC: 24 adaptadores dúplex + 48 pigtails · 48 fibras
ATENCIÓN INMEDIATA PARA EMPRESAS Y DISTRIBUIDORES
¿Listo para integrar esta solución en su próximo proyecto?
Obtenga condiciones comerciales preferenciales, disponibilidad de inventario y asesoría técnica especializada para su despliegue.
✓ Atención comercial✓ Precios de mayoreo✓ Asesoría técnica directa
Especificaciones Técnicas
SKUKG-FO-ODF-SL24-SM-KIT
ColorNegro
Tipo de productoDistribuidor óptico ODF de rack, kit completo
Capacidad óptica24 fibras (SC / FC / ST) o 48 fibras (LC dúplex)
Tipo de fibraMonomodo (SM)
MontajeRack de 19 pulgadas
AccesoBandeja extraíble para instalación y mantenimiento
CarcasaMetálica, color negro
Espesor de la chapa1.3 ± 0.1 mm
Dimensiones del producto435 × 255 × 46 mm (medición manual, puede haber pequeñas variaciones)
Peso del producto3.45 kg
Configuración SC24 adaptadores SC simplex + 24 pigtails SC monomodo; 24 fibras
Configuración FC24 adaptadores FC simplex + 24 pigtails FC monomodo; 24 fibras
Configuración ST24 adaptadores ST simplex + 24 pigtails ST monomodo; 24 fibras

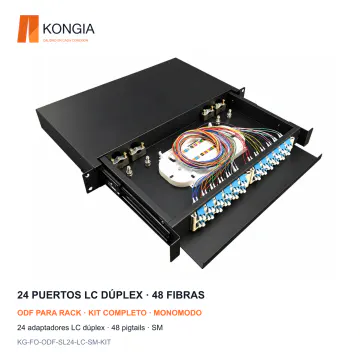

Configuración LC24 adaptadores LC dúplex + 48 pigtails LC monomodo; 48 fibras
Contenido del suministro1 ODF con organización de empalmes, adaptadores y pigtails de la opción elegida
Pulido de conectoresConfirmar en la cotización; no mezclar APC y UPC
Longitud y norma de los pigtailsConfirmar longitud y norma de fibra en la cotización
InstalaciónFusión del cable de entrada con los pigtails en obra
Uso recomendadoDistribución y terminación de fibra en interiores
Garantía5 años KONGIA
Presentación y EmpaqueIncluye 1 ODF extraíble con organización de empalmes, los adaptadores de la opción seleccionada y los pigtails monomodo correspondientes: 24 para SC / FC / ST o 48 para LC. Tornillería y accesorios de montaje según lista de suministro confirmada. Dimensiones del producto: 435 × 255 × 46 mm (medición manual, puede haber pequeñas variaciones). Peso del producto: 3.45 kg. Dimensiones y peso bruto del embalaje pendientes de confirmación.
Centro de Documentación Técnica
Descargue la ficha técnica oficial y recursos certificados en formato PDF para proyectos y licitaciones.
Preguntas frecuentes
Información rápida para seleccionar y solicitar este producto.
¿La capacidad cambia al elegir LC?
Sí. SC, FC y ST incluyen 24 adaptadores simplex y 24 pigtails para 24 fibras. LC incluye 24 adaptadores dúplex y 48 pigtails para 48 fibras.
¿Qué significa kit completo?
Incluye el ODF extraíble con organización de empalmes y los adaptadores y pigtails del tipo elegido: 24 adaptadores y 24 pigtails para SC / FC / ST, o 24 adaptadores LC dúplex y 48 pigtails para LC. Todos los pigtails son monomodo. El cable de entrada se fusiona durante la instalación.
¿Es igual que una caja de tapa fija?
No. Este ODF permite extraer la bandeja para acceder a la organización interior. La serie de cajas con cierre por pestillo se ofrece por separado.
¿Qué debo confirmar antes de pedirlo?
Confirme el tipo de conector, el pulido APC o UPC y la longitud y norma de los pigtails. Compruebe el espacio disponible en el rack con las dimensiones del producto: 435 × 255 × 46 mm, medidas manualmente y sujetas a pequeñas variaciones. Todas las opciones de esta serie son monomodo.
¿Cuáles son las dimensiones, el peso y el espesor de la carcasa?
Las dimensiones son 435 × 255 × 46 mm, con posibles pequeñas variaciones por medición manual. El espesor de la chapa es de 1.3 ± 0.1 mm y el peso del producto es de 3.45 kg.
¿Qué tipo de fibra incluyen estas opciones?
Todas las opciones SC, FC, ST y LC dúplex incluyen fibra monomodo (SM).
